ZRTBBDLC抽屜式電容器投切模塊
模塊化技朮的特點
1 與柜型無關；可與國內外各種柜型輕松配套（GCK、GCS、MNS）。
2 組合拼裝；使用抽屜模塊如同搭積木，可按照需要組合出各種容量和級數。
3 接口簡單；一個抽屜模塊自成相對獨立的系統，對外提供三個接口-電源接口和控制接口-運行指示接口。模塊內部按標準化設計并組裝完畢檢驗合格。對帶失諧電抗的無功補償裝置更是省卻了復雜的計算和設計。
4 結構緊湊；單柜容量較傳統的固定式安裝增加至少一倍。
5 擴展自如；隨著企業生產的發展，用電負荷的擴增，無功補償容量不足時可以隨時增加模塊進行擴容。
6 檢修方便；維修保養，升級改造便捷安全。
抽屜模塊種類與適用場合
按照外形結構，抽屜式無功補償模塊可分為兩大類、共三種模塊。
抽屜式模塊
u ZRTXMKCD1-ZRTXMKCJ1型抽屜式模塊；適用于大容量的集中補償。
模塊寬750mm，適用于800mm寬的柜型、模塊寬950mm，適用于1000mm寬的柜型；模塊高220/250//280/320mm，抽屜式模塊之間通過抽屜插接件與主母線進行連接。
利用抽屜式模塊搭建成套柜的方法
抽屜模塊上已安裝有所需容量的電容器、電抗器、接觸器、可控硅動補開關、斷路器、信號燈、儀表、控制端子排、抽屜插接件。整塊板自成系統，通過一次進線口、二次控制器插接件接口和控制器進行連接。
利用抽屜模塊搭建成套柜需要的材料：
1、 抽屜式電容器投切模塊
2、 成套柜體
3、 抽屜式總進線斷路器開關、電流互感器、電流表、避雷器、濾波補償測控儀
4、 風扇與控制端子排
使用場合 技術標準
u 全自動無功功率補償，可直接安裝使用。 EN60439-1、EN60831-1、IEC439-1
u 用于無諧波或低諧波污染三相電網中無
功功率的集中補償。 額定電壓
u 使用場合諧波污染上限： 230~690V. 50/60Hz
抗3次諧波選用12-14% 抗5次以上選用7%。 (每天8小時以內max. +10%)
組裝元件 安裝條件
u 高負荷、充氣式、低損耗、自愈式電容器， 室內安裝，海拔高度不超過2000米；
帶過電壓保護裝置。 如需戶外安裝，歡迎垂詢。
u 垂直母線系統帶低壓熔斷保護。
u 特制超強接觸器，帶扼制合閘涌流裝置。 防護等級
u 可控硅動態快速響應。 IP20或IP00；如需IP54，歡迎垂詢。
ZRKWNLC1200濾波補償測控儀。
溫度等級 質保期
-20/B(24小時*高平均溫度+35) 24個月
抽屜式電容器投切模塊
全自動控制，接觸器投切，可控硅動態快速投切,電容器=450V，過電流能力：1.3。

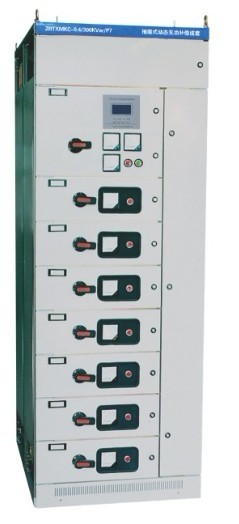

抽屜式動態無功補償成套裝置，IP3X
|
補償容量 kvar |
級數 kvar |
型 號 |
模塊數量 |
成套柜尺寸 寬×高×深mm |
重 量 kg |
|
100 |
2×25+2×50 |
ZRTBBDL-100-4/P7 |
4 |
800*2200*800 |
|
|
125 |
5×25 |
ZRTBBDL -125-5/P7 |
5 |
800*2200*800 |
|
|
150 |
2×25+2×50 |
ZRTBBDL -150/4/P7 |
5 |
800*2200*800 |
|
|
175 |
1×25+5×30 |
ZRTBBDL -175-6/P7 |
6 |
800*2200*800 |
|
|
200 |
2×25+3×50 |
ZRTBBDL -200-5/P7 |
5 |
800*2200*800 |
|
|
200 |
4×50 |
ZRTBBDL -200-4/P7 |
4 |
800*2200*800 |
|
|
250 |
2×25+4×50 |
ZRTBBDL -250-6/P7 |
6 |
800*2200*800 |
|
|
250 |
5×50 |
ZRTBBDL -250-5/P7 |
5 |
800*2200*800 |
|
|
300 |
6×50 |
ZRTBBDL -300-6/P7 |
3 |
800*2200*800 |
|
|
350 |
1×30+4×80 |
ZRTBBDL -350-5/P7 |
5 |
1000*2200*800 |
|
|
400 |
5×80 |
ZRTBBDL -400-5/P7 |
5 |
1000*2200*800 |
|
