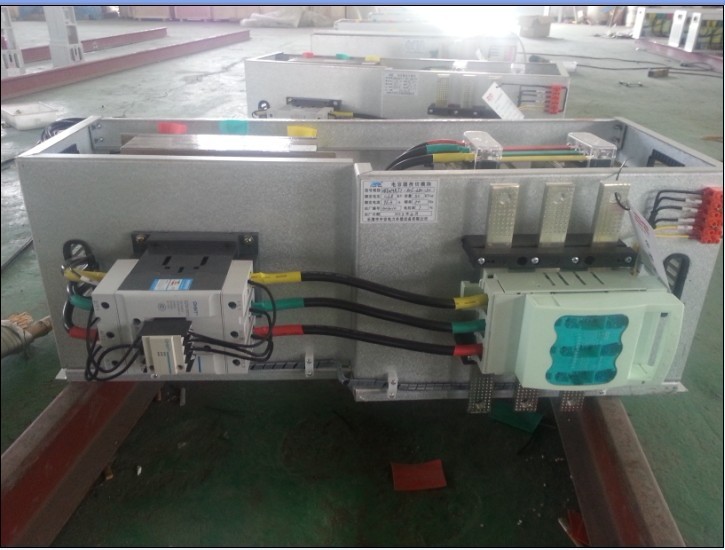

低壓靜態無功補償模塊ZRTXMKJ
模塊化技朮的特點
1 與柜型無關；可與國內外各種柜型輕松配套。
2 組合拼裝；使用模塊如同搭積木，可按照需要組合出各種容量和級數。
3 接口簡單；一個模塊自成相對獨立的系統，對外提供三個接口-電源接口和控制接口-運行指示接口。模塊內部按標準化設計并組裝完畢檢驗合格。對帶失諧電抗的無功補償裝置更是省卻了復雜的計算和設計。
4 結構緊湊；單柜容量較傳統的固定式安裝增加至少一倍。
5 擴展自如；隨著企業生產的發展，用電負荷的擴增，無功補償容量不足時可以隨時增加模塊進行擴容。
6 檢修方便；維修保養，升級改造便捷安全。
模塊種類與適用場合
按照外形結構，無功補償模塊可分為兩大類、共四種模塊。
抽屜式模塊
u ZRTXMKD1-ZRTXMKJ1型抽屜式模塊；適用于大容量的集中補償。
模塊寬650mm，適用于800mm寬的柜型；模塊高220/250//280/320mm，上下層模塊的間距為20mm，模塊之間通過母線連接夾進行連接。
u ZRTXMKD2-ZRTXMKJ2型抽屜式模塊；適用于大容量的集中補償。
模塊寬950mm，適用于1000mm寬的柜型；模塊高220/250//280/320mm，上下層模塊的間距為20mm，模塊之間通過母線連接夾進行連接。
利用模塊搭建成套柜的方法
模塊上已安裝有所需容量的電容器、電抗器、接觸器、可控硅動補開關、控制端子排、垂直母線、母線架、母線式熔斷器式隔離開關。整塊板自成系統，通過進線口、控制器接口和電流互感器接口與周圍系統連接。
利用模塊搭建成套柜需要的材料：
1、 電容器投切模塊與控制器
2、 柜殼
3、 總進線斷路器開關
4、 風扇與控制端子排
5、 側橫梁
6、 (可選)電流互感器、電流表、避雷器
使用場合 技術標準
u 全自動無功功率補償，可直接安裝使用。 EN60439-1、EN60831-1、IEC439-1
u 用于無諧波或低諧波污染三相電網中無
功功率的集中補償。 額定電壓
u 使用場合諧波污染上限： 230~690V. 50/60Hz
抗3次諧波選用12-14% 抗5次以上選用7%。 (每天8小時以內max. +10%)
組裝元件 安裝條件
u 高負荷、充氣式、低損耗、自愈式電容器， 室內安裝，海拔高度不超過2000米；
帶過電壓保護裝置。 如需戶外安裝，歡迎垂詢。
u 垂直母線系統帶低壓熔斷保護。
u 特制超強接觸器，帶扼制合閘涌流裝置。 防護等級
u 可控硅動態快速響應。 IP20或IP00；如需IP54，歡迎垂詢。
ZRKWNLC1200智能控制器。
溫度等級 質保期
-20/B(24小時*高平均溫度+35) 24個月
單柜成套組件，IP00, 不含柜體
ZRTXMKJ型靜態補償單體模塊型號
|
補償容量 kvar |
級數 |
型 號 |
功率組合 kvar |
模塊熔絲A |
尺寸 寬*高*深mm |
|
15 |
15 |
ZRTXMKJ-15/1-450/50 |
15 |
32 |
606*220*450 |
|
20 |
20 |
ZRTXMKJ-20/1-450/50 |
20 |
40 |
606*220*450 |
|
25 |
25 |
ZRTXMKJ-30/1-450/50 |
25 |
50 |
606*220*450 |
|
30 |
30 |
ZRTXMKJ-30/1-450/50 |
30 |
63 |
606*220*450 |
|
40 |
40 |
ZRTXMKJ-40/1-450/50 |
40 |
80 |
606*220*450 |
|
50 |
50 |
ZRTXMKJ-50/1-450/50 |
50 |
100 |
606*220*450 |
|
60 |
60 |
ZRTXMKJ-60/1-450/50 |
60 |
125 |
606*250*450 |
|
75 |
75 |
ZRTXMKJ-75/1-450/50 |
75 |
160 |
606*250*450 |
|
80 |
80 |
ZRTXMKJ-80/1-450/50 |
80 |
160 |
606*250*450 |
ZRTXMKJ型靜態補償單體模塊型號
|
補償容量 kvar |
級數 |
型 號 |
功率組合 kvar |
模塊熔絲A |
尺寸 寬*高*深mm |
|
30 |
2×15 |
ZRTXMKJ-30/2-450/50 |
15+15 |
35+35 |
906*350*450 |
|
50 |
2×25 |
ZRTXMKJ-50/2-450/50 |
25+25 |
50+50 |
906*350*450 |
|
60 |
2×30 |
ZRTXMKJ-60/2-450/50 |
30+30 |
63+63 |
906*350*450 |
|
75 |
1×25+1×50 |
ZRTXMKJ-75/2-450/50 |
25+50 |
50+100 |
906*350*450 |
|
90 |
1×30+1×60 |
ZRTXMKJ-90/2-450/50 |
30+60 |
63+125 |
906*350*450 |
|
100 |
2×50 |
ZRTXMKJ-100/2-450/50 |
50+50 |
100+100 |
906*350*450 |
|
120 |
2×60 |
ZRTXMKJ-120/2-450/50 |
60+60 |
125+125 |
906*350*450 |
