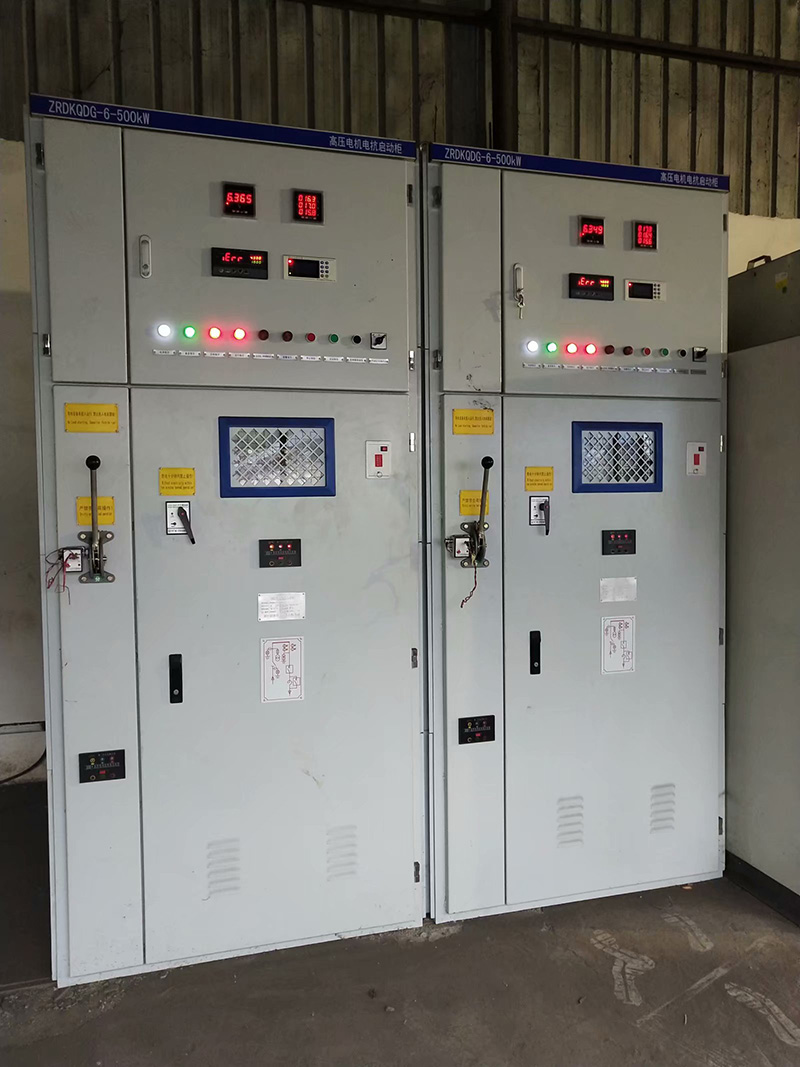

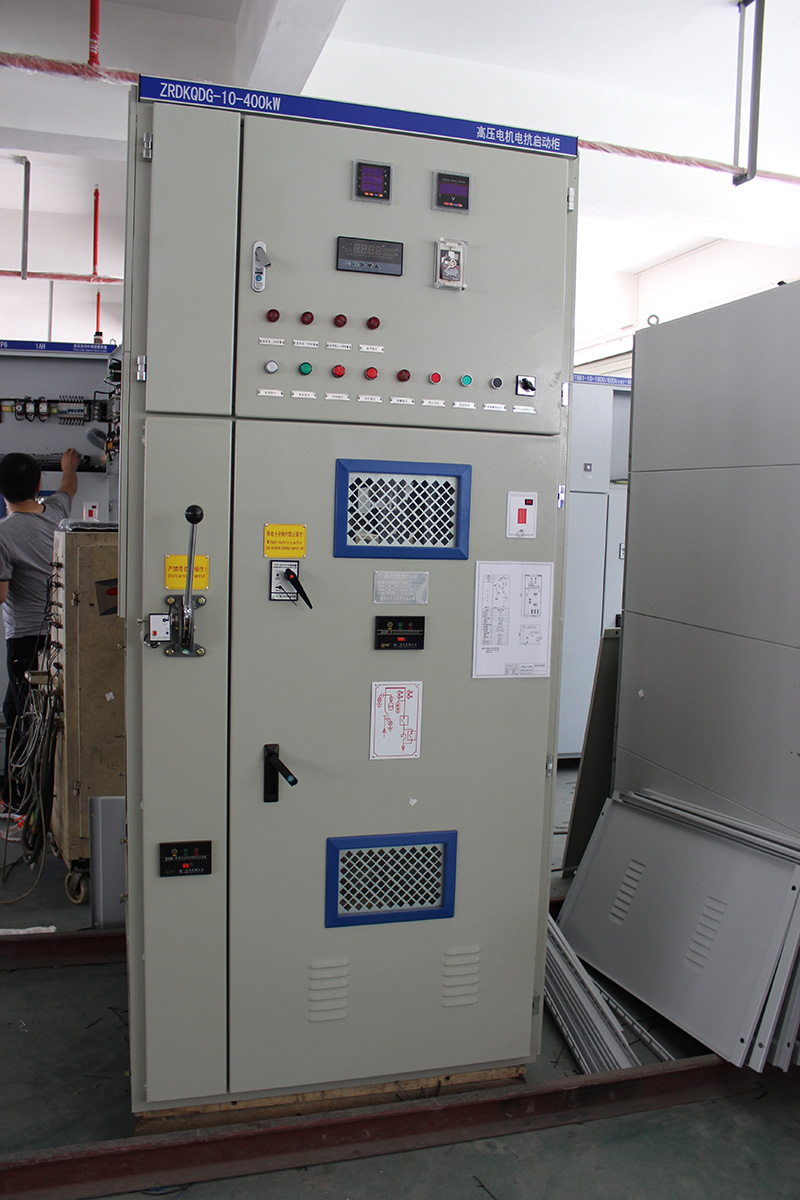

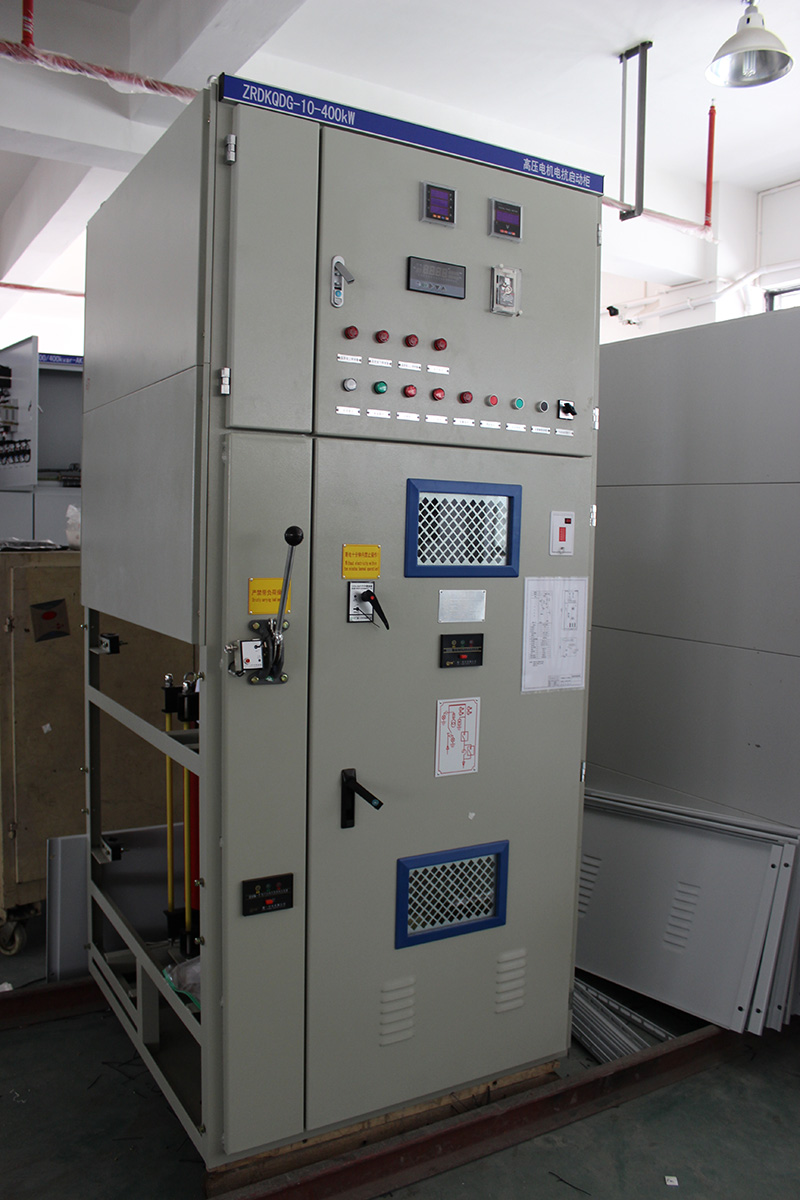

高壓電動機啟動柜ZRDKQDG
裝置主要組成部分：隔離開關、電壓互感器、高速限流熔斷器、電流互感器、零序互感器、啟動電抗器、電動機保護專用避雷器、保護單元以及成套柜體及附件組成；
１、 用途
交流異步電動機在啟動時，啟動電流很大(5-7Ie),對電網造成污染及電壓的不穩定。為了克服這種現象通常是用降壓的方法來
啟動交流異步電動機，常用的降壓方法是采用電抗器或自耦變壓器，交流異步電動機起動過程很短（幾秒到二分鐘）啟動后自
行切除電抗器。該產品根據異步電動機起動矢量理論設計，啟動沖擊小力矩大的特點。
２、 結構特點
本產品鐵芯采用優質冷軋鋼硅鋼片，疊片經過多個氣隙分成均勻段落，并采用環氧板隔絕、粘接，保證了設備在運行過程中的
穩定性能及防腐性，噪聲方面也得到了控制。線圈采用繞包式結構、線圈主絕緣采用玻璃纖維浸環氧樹脂，熱烘固化在真空下
浸以耐高壓絕緣漆，使得該線圈絕緣好，機械強度高，耐受電流大、耐冷熱而不開裂的特點。
３、 使用環境
一、 海拔高度不超過2000m.
二、 運行環境溫度攝氏-25度-+45度。
三、 戶內安裝無劇烈震動，無有害氣體或粉塵的場合，無易燃易爆物品。
四、 啟動累計時間不超過2分鐘。
４、 性能參數
一、 體積小、重量輕，占地面積小，結構簡單，安裝方便。
二、 耐溫等級達到H級或F級，啟動電抗器鐵芯溫度不大于85K，線圈溫升不大于95K。
三、 啟動用干式鐵芯電抗器損耗低于油式電抗器。
四、 噪聲不大于國家標準。
高壓電抗器啟動柜技術性能
|
項目名稱 |
______風機 |
______風機 |
______風機 |
|
數 量 |
1臺 |
1臺 |
1臺 |
|
型 號 |
ZRDKQDG-容量/** |
ZRDKQDG-容量/** |
ZRDKQDG-容量/** |
|
額定功率 |
|
|
|
|
額定容量 |
|
|
|
|
額定電壓 |
10KV/6KV |
10KV/6KV |
10KV/6KV |
|
額定電流 |
|
|
|
|
輸入電壓 |
10KV/6KV±10％ |
10KV/6KV±10％ |
10KV/6KV±10％ |
|
輸入頻率 |
50HZ±1 HZ |
50HZ±1 HZ |
50HZ±1 HZ |
|
輸出電壓 |
10KV/6KV |
0～10KV/6KV |
0～10KV/6KV |
|
輸出頻率 |
0～50Hz |
0～50Hz |
0～50Hz |
|
過載能力 |
120％一分鐘， 150％立即保護 |
120％一分鐘， 150％立即保護 |
120％一分鐘， 150％立即保護 |
3高壓電抗器啟動柜具有的保護功能
過流 過壓 欠壓 過載 缺相 電機過載 主器件保護等保護功能。
4 供貨范圍
|
序號 |
項目名稱 |
規格型號 |
數量 |
備注 |
|
1 |
高壓電抗器啟動柜 |
ZRDKQDG-****/** |
1臺 |
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
二、ZRDKQDG高壓電抗器啟動柜主器件的選用及來源
|
序號 |
部件名稱 |
貨物產地 |
廠家名稱 |
|
1 |
隔離開關 |
|
|
|
2 |
真空投切開關 |
|
|
|
3 |
氧化鋅避雷器 |
|
|
|
4 |
電壓互感器 |
|
|
|
5 |
電流互感器 |
|
|
|
6 |
高壓限流熔斷器 |
|
|
|
7 |
啟動電抗器 |
|
|
|
8 |
保護裝置 |
|
|
|
9 |
零序互感器 |
|
|
三：工程項目的技術要求
3．1控制方式：
遠程/就地控制方式：
當控制柜操作板上的“遠程/就地”轉換開關位置置遠程或就地位置時，即在高壓電抗器啟動柜上操作啟動或遠方現場操作箱控制啟動停止。
3．2高壓電抗器啟動柜顯示的要求：
高壓電抗啟動柜本機具有電壓、電流、及保護名稱顯示等，同時界面具有運行、停止、故障指示等功能。
3．3高壓電抗其柜的環境要求：
3.3.1、沒有腐蝕性氣體和粉塵。
3.3.2、溫度－25℃－45℃。
3.3.3、濕度：20－90％RH不結露。
3.3.4、海拔1500米以下。
3.3.5、高壓電機電抗啟動柜房間需密封，房間門和窗進風口處必須裝有阻擋粉塵進入的濾塵網。
3.3.6、高壓電機電抗啟動柜房間側墻體上部需有散熱出風口。
3.3.7、高壓電機電抗啟動柜房間內必須安裝適配降溫用的空調。
3.3.8、高壓電機電抗啟動柜體下電纜溝干凈、干燥，并有防腐、防水、防鼠等防護措施。
3．4高壓電機電抗啟動柜的其它要求：
高壓電機電抗啟動柜的防護等級IP20
商務合同生效后且設計完成后，甲乙雙方應就設計方案進行討論與確認，供方提供設計資料一份，中途若有其它要求，本著應從大局出發，進行合理調整。
3．5高壓電機電抗啟動柜的安裝位置
根據甲方實際情況和實地測量，確定安裝地點
3．6主回路結構示意圖
本協議的____臺高壓電機電抗啟動柜均采用一拖一方式運行,選用____KV浙江能容電力設備有限公司生產的電機電抗啟動柜。
對于____KW/___KV設備，其中QS為手動隔離開關；DL1-DL2的高壓真空接
