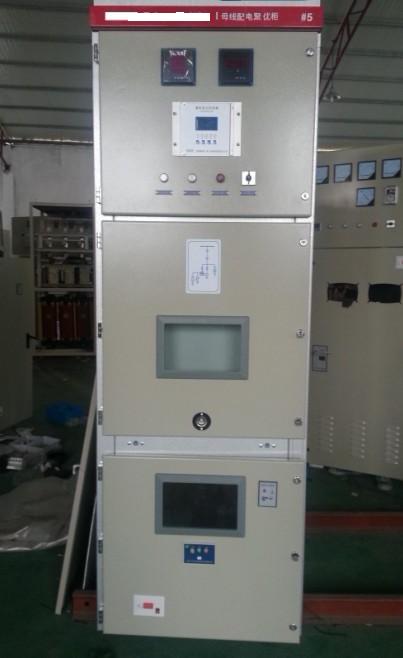

配電聚優柜ZRJYG
技術條件書
1、使用環境條件
1.1 使用場所： 24 kV（母線高壓設備室，無酸堿腐蝕處）
1.2 環境溫度：-30℃～+40℃
1.3 安裝高度：海拔1680m
1.4 相對濕度：月平均相對濕度不大于90%，日平均相對濕度不大于95%
1.5 污穢等級：不超過Ⅱ級
2、系統參數
2.1、額定電壓： 24 kV (額定頻率為50Hz)
2.2、系統接地方式：無要求
2.4、 PT二次接地方式：中性點直接接地 （可選擇）
2.5、裝置的控制電源：DC 220 V（可選擇），照明電源：AC 220 V；
2.6、系統2ms方波通流量： 3200 A
3、技術要求
3.1 裝置滿足GB/T 11022-1999《高壓開關設備和控制設備標準的共用技術要求》，GB 3906-2006《3.6kV～40.5kV交流金屬封閉開關設備和控制設備》等標準的要求;
3.2 裝置性能要求：
1、裝置中核心部件——測控裝置，應采用雙CPU，主CPU采用32位DSP技術，測控裝置具備上電自檢功能，同時必須通過*檢測中心IV級電磁抗干擾型式試驗；
2、裝置測控裝置應設置RS-485或CAN對外通訊接口，采用MODBUS RTU通訊協議，協議須通過*通信及規約檢驗，確保裝置與整個監控系統兼容；
3、裝置采用KYN28-24系列金屬鎧裝移開式開關柜。
開關柜由固定的柜體，開關柜為全封閉式結構，柜體采用敷鋁鋅板，并將開關柜分隔為獨立小室：主母線室、電纜室、儀表室。所有運行操作全部在開關柜大門外進行，有效保證設備和人身的安全；防爆結構：主母線室、電纜室等所有高壓帶電間隔，全部設有獨立的過壓釋放通道，具備完善的阻止內部故障燃弧功能，即俗稱“防爆功能”，保證設備和人身的安全可靠。
4、能時刻監視系統電壓，對出現的電壓異常（過壓、欠壓、PT斷線）做出準確的判斷并輸出報警信號；
5、裝置中主要元件——電壓互感器，應具有抗飽和功能，能有效抑制系統過電壓對電壓互感器的損壞；
6、裝置中主要元件——過電壓吸收器，與抑制系統主要過電壓類的產品共同使用時，能有效抑制吸收系統中各種過電壓，其通流不得小于3200A/2ms；
7、裝置中主要元件——智能開關，有效抑制了電壓互感器發生鐵磁諧振的可能，更進一步保護電壓互感器；
8、裝置具有存儲功能；
9、裝置滿足無人值班變電所要求；
10、裝置的控制器本身應有電源監視等自身監控系統。
4、裝置的主要組成
4.1 隔離手車
型號:GL-24-630A
額定電壓 24KV
額定電流 630 A
4.2 電壓互感器
型號: JDZX9- 20
電壓比：20/ /0.1/ /0.1/3
準確級：0.5/ 6P
容量: 200/600
4.3 PT高壓熔斷器
型號：XRNP1-24/0.2
4.4 測控裝置
型號：ZR-YTM 工作電源：DC 220V
具有系統過電壓、低電壓、接地報警保護功能
具有新型消諧保護功能
4.5 過電壓吸收器
型號：ZRPD-24- 3200
2ms方波通流量：3200 A
殘壓值根據系統中過電壓保護器設定，以保證與系統匹配
4.6 智能開關
ZRPTK額定電壓 24kV
4.7 高壓限流熔斷器
FU額定電壓 24kV，額定電流 5 A
4.8 照明燈
型號：CM-1 AC220V
1、技術要求
本設備技術協議書適用于：ZRYZG過電壓仰制柜 ，主要包括該設備的功能、結構、安裝、試驗等方面的技術要求。
遵循的主要標準
ZRYZGG002-2003 《ZRYZG過電壓仰制柜》
GB11022《高壓開關通用技術條件》
GB311.1-97《高壓輸變電設備的絕緣配合》
DL/T539《戶內交流高壓開關柜和元部件凝露及污穢試驗技術條件》
DL/T593《高壓開關設備的共用訂貨技術條件》
SD/T318《高壓開關柜閉鎖裝置技術條件》
1.1 設備使用條件
1.1.1 電源系統標稱電壓: 24kV±10%
1.1.2 額定頻率: 50Hz
1.1.3 系統非瞬時性運行頻率范圍: 49～50.5Hz
1.1.4 操作及控制電壓: DC220V
1.1.5 照明電壓: AC220V
1.1.6 海拔高度: 2000m（及以下）
1.1.7 地震烈度: 8度
1.1.8 安裝場所: 戶內(無粉塵)
2 技術規格
2.1ZRYZG過電壓仰制柜（以下簡稱裝置）的工作原理及性能
ZRYZG過電壓抑制柜采用本公司研制的專用大容量過電壓吸收器，能夠抑制過電壓尖鋒，該過電壓吸收器采用大容量氧化鋅閥片，能夠打打降低低殘壓值，并且能夠吸收系統過電壓時產生的大量能量，消除系統過電壓保護死區。
ZRYZG智能微機消諧及電壓互感器保護測控裝置是我公司獨立研發的互感器保護裝置，此裝置采用雙CPU設計，主CPU采用32位DSP，產品將微機技術用于電網消諧，利用計算機快速、準確的數據處理能力實現傅立葉分析，其選頻準確。通過對PT三相電壓及開口三角電壓的采集，對電網諧振時的種種頻率成分能快速分析、準確地辨出；單相接地、電網諧振；如果是諧振，根據不同頻率，控制器發出不同的指令使不同的消諧電路投入，實現快速消諧，經實際運行證明本裝置對連續0～300hz諧振均判斷準確，動作迅速，較完善地解決了電力系統中電網的諧振問題。并能存儲記錄諧振狀態瞬時的各種技術參數，便于事故分析?？蓮V泛適用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。通訊采用RS-485和CAN總線，組網經濟、方便，可直接與監控或保護管理機聯網通訊。
配電聚優柜應能消除過電壓保護元件及裝置保護死區，優化系統過電壓的保護特性的成套配電聚優柜，要求配電聚優柜能不間斷檢測PT提供的電壓信號，通過對電壓互感器PT的二次電壓進行采集、判斷、及時準確地對系統各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警，同時能快速實現液晶顯示，遠程通信和數據保護等功能。
當系統出現諧振，抑制柜應能根據系統諧振的不同頻率實現快速動作，輸出相應的開關量接點，用于報警，并快速實現液晶顯示。
配電聚優柜控制器應具有RS485接口，配有標準的Modbus通訊規約，與用戶微機監控系統實現數據遠距離通訊和數據傳送。
配電聚優柜采用手車式，其外形尺寸應與KYN28-24的柜體相同。
配電聚優柜具體裝置性能要求如下：
1）裝置核心部件——控制器采用雙CPU，主CPU采用32位DSP技術，裝置具備上電自檢功能，同時通過*檢測中心四級電磁抗干擾型式試驗；
2）裝置具有RS485或CAN接口，配有標準MODBUS RTU通訊規約，規約通過*通信及規約檢驗，確保裝置與整個監控系統兼容，與用戶微機監控系統實現數據遠距離傳送；
3）裝置正常運行時，柜內微機控制器實時不間斷檢測PT提供的電壓信號，一旦系統發生PT斷線、過電壓、低電壓、失壓、諧振，微機控制器可根據PT提供的電壓信號，利用DSP技術快速準確的處理能力實現對波形的實時采集，實施傅立葉級分析，準確地判析系統的故障情況，并顯示出故障類別，輸出相應的開關量接點信號；
4）柜內微機控制器具有0~300Hz全頻微機消諧功能同時具備工頻諧振、低頻諧振、高頻諧振報警功能；
5）當系統出現PT斷線，過電壓、低電壓、失壓故障，則裝置輸出相應的開關量接點信號，用于報警；
6）當系統出現諧振，裝置控制器根據系統諧振的不同頻率實現快速動作，并輸出相應的開關量接點，用于報警，如是接地產生的鐵磁諧振，激磁涌流過大，瞬間切斷激磁涌流，不至于PT保險熔斷、PT燒毀；
7）裝置內采用過電壓吸收器，其通流需達到3200A/2ms。采用“聚優”技術，能解決系統過電壓類產品解決不徹底的過電壓，有效平緩過電壓的上升前沿并削平過電壓尖峰，并且能夠耐受一定的過電壓所產生的大量能量，該產品與過電壓保護器及消弧柜的保護特性相配合，可以更好地消除系統過電壓保護，把過電壓限制在系統絕緣水平范圍內；并帶計數器；
8）裝置中主要元件——電壓互感器具有抗飽和功能，有效抑制系統過電壓對電壓互感器損壞；
9）裝置中主要元件——智能開關，利用“瞬懸復”技術，能有效的抑制接地恢復時涌流對電壓互感器及PT高壓熔斷器的損害，更進一步保護電壓互感器；
10）裝置應能存儲64個動作、64個事件、96個SOE追憶信息，并不因掉電或復位而丟失；
11）裝置滿足無人值班變電所要求；
12）裝置的控制器本身有電源監視等自身監控系統；
13）裝置應做到柜與柜之間(包括母線)相隔離，每個柜的電纜室、母線室、儀表室均應相互隔離；
14）額定電壓（KV）：2415）額定絕緣水平：
一分鐘工頻耐受電壓（有效值）KV 相間對地 65 隔離斷口 79
雷電沖擊耐受電壓（峰值） 相間對地 125 隔離斷口 145
16）柜體尺寸：800*2450*1760
1000*2450*1760
