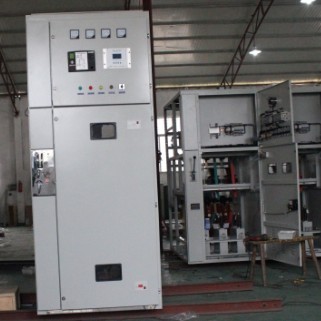

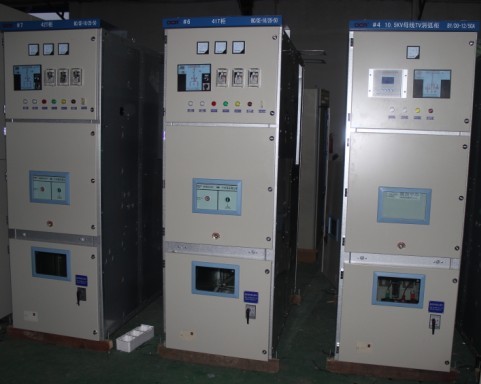

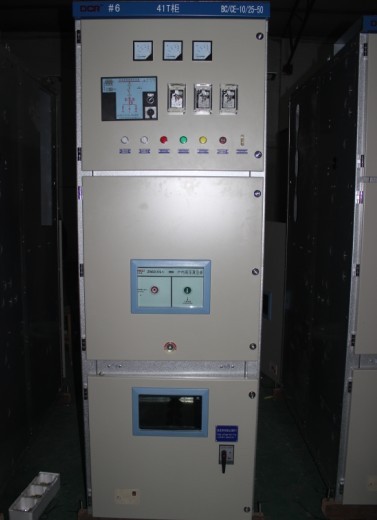

ZRXLRDG高壓限流熔斷器組合保護裝置是浙江能容電力設備有限公司開發的高新技術產品。
ZRXLRDG適用于3～35KV電力系統中具有較大短路容量的線路和廠用變壓器，勵磁變壓器的回路。當系統發生短路時，可在1～2ms之內高壓限流熔斷器FU快速熔斷，實現截流。ZRXLRDG與負荷開關組合時，F(xiàn)U本身所帶的撞擊器直接動作負荷開關，使其跳閘，避免缺相運行。
ZRXLRDG與斷路器組合時，由FU所帶的微動開關接點項斷路器發出聯動命令。高能氧化鋅電阻R將熔斷器中的電弧電流轉移到自身并吸收磁能，導通弧壓，把開斷時的過電壓限制在設備絕緣允許范圍以內。
一、產品特點
（一）快速性：
本裝置可在短路電流上升到峰值之前2ms內快速截流，3～4ms內切除故障，三相電流持續時間不超過6ms。
（二）限流性：
截流值控制在*大短路沖擊電流的20%，大大提高了系統和電力設備的動穩定余度。同時由于I2t大大降低，使熱穩定余度提高200倍以上，降低了設備投資費用，延長了設備使用壽命。
（三）分?jǐn)嗄芰?qiáng)，可靠性高：
開斷電流可達160KA，高能氧化鋅壓敏電阻吸能容量大于1000KJ。
由于FU的熔斷是由其物理特性決定，不存在拒動和誤動現象，大大提高了設備的安全可靠性。
二、應用范圍
（一）用于廠用變壓器分支
廠用變壓器高壓套管附近發生短路時，由于短路電流可高達上百千安，無法選到合適的斷路器。對于水電廠來說，廠用電率不足1%，這一短路電流高達廠用變壓器額定電流的上千倍，這將使廠用變壓器遭到嚴重?fù)p壞甚至發生爆炸。在廠用變壓器高壓側加裝ZRXLRDG后：
1.廠用變壓器得到有效保護，避免因內部故障而發生爆炸事故；
2.廠用分支短路，對于主變壓器是穿越性故障。ZRXLRDG的快速動作，使*大短路沖擊電流降低3-6倍，可避免主變壓器因線圈變形而遭到損壞；
3.ZRXLRDG快速切除廠用分支故障，可避免發電機長時間多次遭到強大的短路電流的沖擊；
（二）用于勵磁變壓器分支
勵磁變壓器內部故障時，短路電流將達到額定電流的一千倍以上，要靠發電機滅磁切除故障，短路電流持續時間長，不可避免地要造成勵磁變壓器的嚴重?fù)p壞甚至爆炸。
而且，勵磁變低壓側整流橋故障時，由于切除故障時間過長，將會擴大設備損壞程度，大大延長機組修復時間。在勵磁變壓器高壓側加裝ZRXLRDG后：
1.有效地保護勵磁變壓器，避免因內部故障而發生爆炸事故；
2.勵磁變壓器分支短路時，可由ZRXLRDG快速切除故障，使*大短路沖擊電流降低3-6倍，避免主變壓器因線圈變形而損壞；
3.整流橋故障，可在20-40ms快速切除故障，減少事故損失，縮短事故停機時間；
4.可避免勵磁變壓器故障造成的發電機長時間多次遭受大電流的沖擊。
三、如何選型
（一）用于額定電流小于125A的廠用變分支，配負荷開關結構
FU所帶的撞擊機構可直接跳開負荷開關，避免長時間缺相運行。
（二）用于額定電流125A-250A之間的廠用變分支，配真空斷路器結構
FU所帶的微動開關接點聯跳真空斷路器并發出ZRXLRDG裝置動作信號。
四、ZRXLRDG高壓限流熔斷器組合保護裝置的■技術參數
1.額定電壓（KV）6.3，10.5，18，40.5
2.額定電流（A）6.3，40，63，80，125，160，200，250
3.開斷電流（KV）63，80，100，125，160
4.高能氧化鋅壓敏電阻吸能容量：>1000KJ
五、訂貨須知
1.用戶應提供相關的系統、主機、主變、廠用變、勵磁變的技術參數
2.用戶應提供系統接線圖并注明元器件名稱、型號、規格
3.如需訂購開關柜，必須提供開關柜外型尺寸、顏色、材料
4.特殊要求應在定貨時提出。
5.需要其它額外附件或設備時，應在簽定商務合同前注明所需種類和數量。
六、安裝、調試、維護
1.本公司負責根據用戶的要求進行圖紙?jiān)O(shè)計及參數的選擇。由本公司技術人員進行現場調試，如用戶需要，本公司可提供現場安裝的技術指導，用戶應提供必要的配合與協助。
2.用戶在遵守保管及使用規則情況下，從安裝之日起12個月，從發貨之日起不超過18個月的期限內，產品由于質量原因而發生損壞和不能正常工作，本公司無償為用戶更換或維修。
3.在發生短路故障時熔斷器熔斷，本公司根據用戶的事故報告提供備件。
