裝置的基本功能及特點
1.能將系統的大氣過電壓和操作過電壓限制到較低的電壓水平，保證了電網及電氣設備的絕緣安全。
2.裝置動作速度快，可在20ms之內動作，能快速消除間歇性弧光及穩定性弧光接地故障，抑制弧光接地過電壓，防止事故進一步擴大，降低線路的事故跳閘率。
3.能夠快速、有效地消除系統的諧振過電壓，防止長時間諧振過電壓對系統絕緣破壞，防止諧振過電壓對電網中裝設的避雷器及小感性負載的損傷。
4.裝置動作后，允許200A的電容電流連續通過2小時，用戶可以在完成轉移負荷的倒閘操作之后再處理故障線路。
5.能夠準確查找單相接地故障線路，對防止事故的進一步擴大，對減輕運行和維護人員的工作量有重要意義。
6.由裝置的工作原理可知，其限制過電壓的機理與電網對地電容電流的大小無關，因而其保護性能不隨電網運行方式的改變而改變，大小電網均可使用，電網擴容也沒有影響。
7.本裝置中的電壓互感器可以向計量儀表和繼電保護等裝置提供系統的電壓信號，能夠替代常規的PT柜。
8.能夠測量系統的單相接地電容電流。
9.裝置設備簡單，體積小，安裝、調試方便，適用于變電站，同樣適用于發電廠的高壓廠用電系統；適用于新建站，也適用于老電站的改造。
10.性價比高，相對于消弧線圈系統而言，性能價格比很高。
★裝置主要組成部件及其功能
ZRXHG-Ⅳ消弧消諧過電壓保護裝置組成原理如圖1所示，其主要有以下六個部件組成：
1.大容量ZNO非線性元件組成的組合式過電壓保護器TBP
TBP是一種特殊的高能容的氧化鋅過電壓保護器，與一般的氧化鋅避雷器（MOA）相比，具有以下優點：
(1)TBP組合式過電壓保護器采用的是大能容的ZNO非線性電阻和放電間隙相組合的結構，由于間隙元件與ZNO閥片的配合，解決了保護器的荷電率及工頻老化問題。
(2)TBP組合式過電壓保護器的沖擊系數為1，各種電壓波形下的放電電壓值相等，不受過電壓波形影響，過電壓保護值準確，保護性能優良。
(3)TBP組合式過電壓保護器采用四星型接法，可將相間過電壓大大降低，與常規避雷器相比，相間過電壓降低了60-70%，保護可靠性大大提高。
TBP組合式過電壓保護器是本裝置中限制各類過電壓的第一器件，主要用來限制大氣過電壓和操作過電壓。
2.可分相控制的高壓永磁真空接觸器（KA-KC）
這是一種特殊的高壓永磁真空接觸器，其三相分體，各相一端分別接至母線，另一端接地。正常運行時真空接觸器處于斷開狀態，受微機控制器控制而動作，各相之間閉鎖，當其中任一相閉合使該相母線接地后，其它兩相中的任何一相絕對不會動作閉合。
KA-KC的作用是:當系統發生弧光接地時，使其由不穩定的弧光接地故障轉變成穩定的金屬性接地，從而保護了系統中的設備。

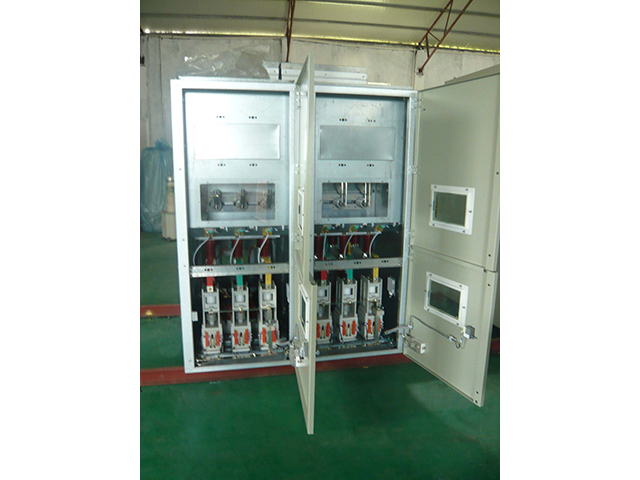

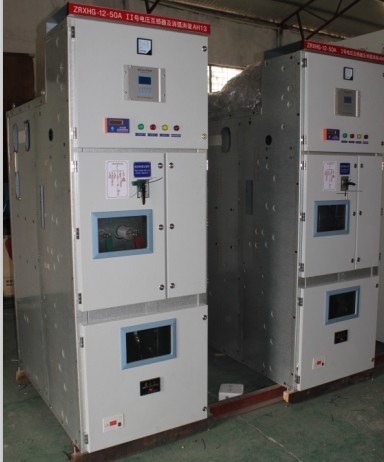

ZRXHG-10KV PT、消弧消諧柜
技術條件書
1、技術要求
本設備技術協議書適用于：ZRXHG-10KV PT、消弧消諧柜，主要包括該設備的功能、結構、安裝、試驗等方面的技術要求。
1、1遵循的主要標準
ZRXHG002-2003 《ZRXHG智能消弧消諧及過電壓保護綜合裝置》
GB11022《高壓開關通用技術條件》
GB311.1-97《高壓輸變電設備的絕緣配合》
DL/T539《戶內交流高壓開關柜和元部件凝露及污穢試驗技術條件》
DL/T593《高壓開關設備的共用訂貨技術條件》
SD/T318《高壓開關柜閉鎖裝置技術條件》
1、2環境條件
1.2.1周圍環境溫度
*高溫度：40℃
*低溫度：-25℃
*大日溫差：25K
1.2.2 海拔高度：≤2000m
1.2.3 污穢等級：Ⅱ級
1.2.4 環境相對濕度：日平均：95%；月平均：90%
1.2.5地震烈度：8級
1.2.6水平加速度：0.15g
1、3工程條件
1.3.1系統概況
系統電壓：10KV
系統*高電壓：12KV
系統額定頻率：50Hz
系統中性點接地方式：非有效接地
1.3.2安裝地點：戶內
1.3.3其它要求
柜內所有設備為加強絕緣型，其泄漏比距為≥1.8cm/KV（瓷絕緣）和2.0cm/KV（有機絕緣）
1、 4開關柜基本技術參數

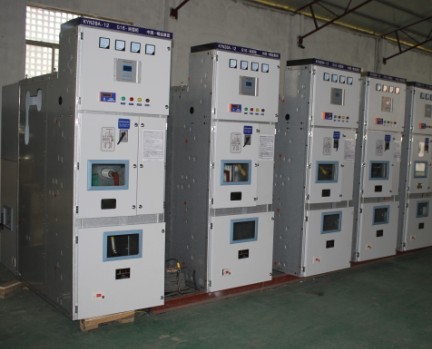

1.4.1柜 型： KYN（28）-12
柜體尺寸： 800*1500*2300（寬×深×高） mm ，柜體根據需方要求制作，配齊隔離開關及機械操作閉鎖。柜體顏色及并柜尺寸、眉頭印字與買方柜體一致。
組屏排列方式：根據圖紙要求，與開關柜一致。
買方提供開關柜并柜孔圖紙、開關柜外形尺寸圖紙（電子版），以方便我公司做柜體結構方案。
買方應提供一次系統圖，柜體排列圖。
賣方按買方提供二次原理圖重新設計二次原理圖由買方簽字確認，買方提供端子排列圖，柜頂小母線排列圖。
本柜母線室水平主母排由買方提供；賣方只負責本柜隔離開關上裝頭分支排，所有分支排以下及柜內排套絕緣熱縮管；本柜含柜頂小母線，賣方只負責將柜內相應引線引至小母線端子。

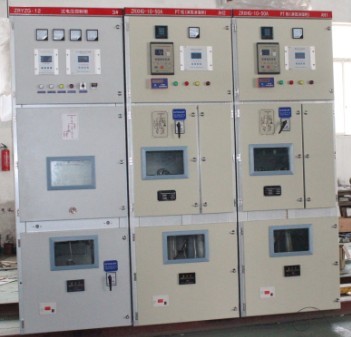

本協議中：PT、消弧柜為中間柜。
二次控制電源：DC220V。
二次端子：國內名優端子。
本柜所需PT消弧消諧微機保護。
1.4.2絕緣水平：（見下表）
|
額定電壓 |
雷電沖擊耐壓（峰值） |
1min工頻耐壓（有效值） |
||
|
相對地 |
隔離斷口間 |
相對地 |
隔離斷口間 |
|
|
10 |
60 |
60 |
42 |
48 |
2功能
2.1具有雷電過電壓及操作過電壓保護功能。
2.2具有消除瞬時接地功能。
2.3具有消除弧光接地過電壓功能,在20ms之內將弧光接地轉化為金屬性接地。
2.4具有消除諧振過電壓功能。
2.5具有單相母線直接接地選線、報警功能。
2.6裝置工作對系統無暫態侵害。
3結構
3.1柜體為 KYN（28）-12，材質為：敷鋁鋅板，全組裝結構、面板粉沫噴涂處理，整個柜體結構牢固。
3.2整個柜體的防護等級不低于IP4X。
3.3開關柜結構合理、可靠有效的機械聯鎖裝置，達到防誤操作要求，防止帶負荷分合隔離開關；防止誤入有電間隙；防止誤分合高壓開關。
3.4開關柜滿足全工況的要求。柜內相對地、相間的空氣間隙不小于125mm，帶電體距絕緣隔板空氣間隙不小于30mm。絕緣材料采用具有耐電弧、阻燃、耐泄漏電流的DMC、SMC模板。
3.5開關柜根據功能用隔板分隔成主母線室、儀表室、器件室。
3.6開關柜的柜體設計滿足抗震要求，保證真空接觸器分合閘時不造成控制保護元件的誤動。
4主要參數
4.1過電壓保護器
型號:ZRXHG-10KV （帶串聯間隙）
額定電壓12KV
數量:2套/臺
相對地工頻放電電壓17KV
4.3智能消弧消諧控制器
型號:ZRXHG-10
數量:1件/臺
a） 能夠自動判斷配電網運行的狀態，判斷有無過電壓發生；
b） 能夠自動判斷配電網發生的過電壓的性質；
c） 能夠自動判斷接地的相別；
d）能夠自動判斷接地的性質（弧光接地或金屬性接地）；
e) 能夠根據故障的性質發出相應地動作指令和警告信號；
f) 有故障記錄及通信功能,可以記錄故障達100次以上，通訊接口為RS485接口。
4.4電壓互感器
型號:JDZJ-10
變比:10000/√3/0.1/√3/0.1/3
數量: 6只/臺
4.5永磁接觸器
型號:JCZ1-12/D250-2.5
數量:6只
4.6撞擊裝置
型號:ZRZJQ
數量:6只/臺
4.7快速熔斷器
型號:XRNT1-10/200
數量:6只/臺
4.8高壓熔斷器
型號:XRNP1-10/0.5
數量: 6只/臺
4.9柜體 、高壓隔離開關、隔離開關上端母線分支由供方統一提供。
5、供貨范圍
5.1 ZRXHG-10KV PT、消弧消諧柜 2臺，其中包括：柜體、消弧消諧過電壓微機保護器、永磁接觸器、組合式過電壓保護器、電壓互感器、高壓隔離開關、快速熔斷器、高壓熔斷器等所有柜內元件及其附件。
5.2柜內、母線、絕緣子。
5.3備品備件及專用工具。
