在我國，中、低壓母線短路故障中，重點設備和人員傷害主要有電弧光引起，然而，我國的大多數中低壓母線沒有設置快速母線保護，而只是采用了簡單的消弧裝置和變壓器后備保護。這些保護智能化較低，動作速度慢，往往會延長故障切除時間，從而進一步擴大設備損壞程度，甚至?xí)稹盎馃B營”的惡性事故，沖擊變壓器一次運行，影響整個電網的安全運行。
弧光保護系統是我公司根據國內實際情況，吸收國外電弧光保護的特點，針對電力系統電弧光保護而設計，隆重推出的一款具獨特的創新技術、具有廣泛實用性的新型電弧光保護系統。
1.2電弧光的危害
開關柜內的發生短路弧光的功率可高達100MW，電弧燃燒所產生的能量與電弧的燃燒時間及短路電流變化值呈指數倍增長（如下圖所示），燃燒產生的高溫、高壓將會逐步摧毀元器件、銅排以及成列的開關柜，高明亮的弧光和有毒氣體對人體也有巨大的傷害。
電弧光產生的原因
引起開關柜弧光短路故障的原因很多，一般分為以下五類
1）絕緣故障 主要是柜中絕緣材料爬距不足，未滿足加強絕緣要求，在臟污環境，天氣潮濕下發生絕緣故障。另外，由于絕緣材料材質缺陷，運行年限較長的開關柜，在強電磁場作用下絕緣老化，也可能造成絕緣損壞而導致故障。
2）載流回路不良 由于一些接頭截面不夠，緊固螺栓松動，手車柜觸頭接觸不良，在大電流流過時引起發熱，冒火進而引起相間，相對地擊穿等等。
3）外來物體的進入 如小動物（老鼠等）進入開關柜內部，或維修人員在工作完成后將工具遺留在開關柜內。
4）認為操作錯誤 如走錯間隔，誤操作，未對工作區域進行接地，未對工作區域進行驗電等。
5）系統方面的原因 如系統容量增大，接地方式改變，電纜應用增多，保護及自控裝置配置不當，系統諧振過電壓等。
2 弧光保護系統簡介
2.1 目前國內用于中、低壓系統的保護及其局限性
1）變壓器后備過流保護，典型的保護動作時間為1.2s~2s。
2）采用饋線速斷保護閉鎖變壓器后備過流保護，典型的保護動作時間為300ms~500ms。
3）高阻抗母線差動保護，典型的保護動作時間為30ms~50ms。
上述保護均有致命的弱點就是動作時間太慢，根據電弧光危害示意圖所示，保護裝置動作時間不能超過20ms，否則會產生不可修復的器件損壞，從而延長故障修復時間。
2.2 的產品優勢
1、動作迅速可靠：
采用了可靠的快速算法，可以在短時間內判斷弧光變化信號和電流變化信號并迅速出口，從發現故障到出口跳閘時間間隔優于7ms，確保開關柜內設備的弧光在100ms以內切除。
2、全數字化設計：
本裝置采用全數字化設計，配置靈活，動作精度高，而且排除了由于旋鈕或

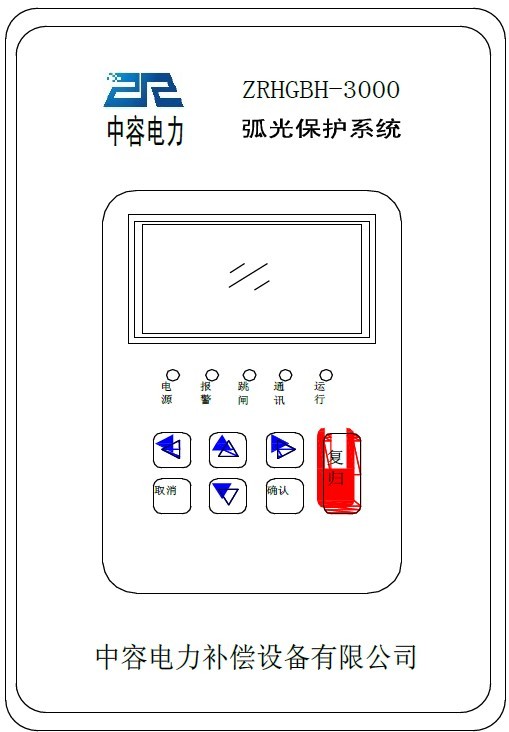

ZRHGBH-3000
ZRHGBH-3000
其他機械設計導致的誤差隱患。
3、保護原理簡單、合理
根據弧光產生時的特點，裝置采用弧光和電流雙重判據，判據簡單且可以有效的保證動作的準確性。
4、強大的電氣性能：
故障弧光探頭、連接線全部采用耐高溫、阻燃的高分子材料，具有超強的電氣隔離效果。裝置完全滿足EMC的標準，保證了弧光保護系統的整體穩定性和動作的可靠性。
5、故障信息記錄全面
在故障弧光發生并引起裝置跳閘后，主控單元或饋線保護單元可以準確的記錄是哪個弧光探頭檢測到了故障弧光，且可以詳細記錄動作時刻的三相電流值以及動作時刻的故障弧光光強。
6、多種輔助保護功能：
主控單元不但有弧光保護，還有過流保護，接地保護、斷路器失靈等輔助保護，這些保護是弧光保護的合理配置和有效補充。 2.3 弧光保護系統 組成弧光保護系統主要由主控單元、弧光單元和弧光傳感器組成，為了適應現場的應用需求，減少故障影響面，分為了母線型弧光保護系統和
饋線型弧光保護系統。如下圖所示：
