根據現場測試及用戶提供的供電系統資料可知，該配電系統設備生產線上現有供電變壓器1臺，容量為1600KVA，電壓變比為10/0.4KV，負載為中頻爐。設備在工作時不同程度地產生了一定的諧波發生量，根據現場測試的參數及我公司對其它同類型項目的諧波測試數據分析可知，工作時，在用戶配電系統中，5次諧波電流含量可達到18%左右，7次諧波電流含量可達到10.5%左右，11次諧波電流含量可達到6.2%左右，諧波電流及諧波電壓畸變率超出國標《電能質量公用電網諧波》GB/T 14549-93的國家標準限值。諧波電流注入上端10KV電網，將導致電力系統中高次諧波含量迅速增長，引起供電電壓波形畸變，增加了線損和用電設備的損耗，造成了多余的能耗，同時影響電網其他用電設備的正常運行，降低了電能質量，對設備的安全運行造成了安全隱患。同時由于設備運行時隨著負荷的變化功率因數變壓也較大，功率因數在0.89左右，這將產生多余的無功損耗，給用戶造成較大無功罰款，使用戶蒙受了較大的電費損失。

為了保證設備正常運行、供電系統可靠供電和節約電能，需要對該設備采取抑制諧波電流的技術措施，同時考慮補償基波無功功率。根據我國有關電網電壓質量的標準規定，以及目前國內外在諧波治理方面的研究成果，采用濾波兼補償技術方案，針對該整流產生的特征諧波分別設置濾波回路，吸收諧波電流，同時也起到補償基波無功功率、節約電能的作用。

樂清市浙江能容電力設備有限公司生產的諧波治理設備具有跟隨負荷的變化的特性，能有效提高電網的電能質量、功率因數和節約電能，同時提高整個用電系統運行的可靠性及設備運行效率，降低運行成本和設備維護費用，延長設備的使用壽命，給用戶帶來明顯的經濟效益。

諧波發生量（測試值）客戶情況概述

以下為現場實測結果：

電力變?nèi)萘浚?/span>1600KVA/10/0.4KV 阻抗UK=4.5%

接線形式Dyn11

用戶提供正常生產*大負載750KW

電能質量諧波電流實測值 (電流)

2.2 設計要達到的技術要求

根據業主的要求，對變壓器進行低壓無功功率補償，補償后變壓器二次側的平均功率因數大于0.95，諧波達到國家標準。

l        考核點（PCC）：10KV進線處。

l        考核指標：

1)      月平均功率因數：＞＝0.95。

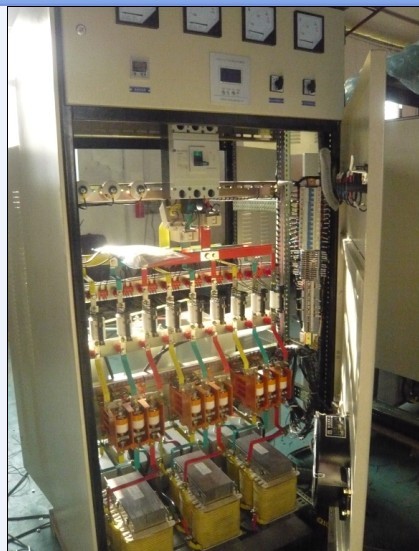

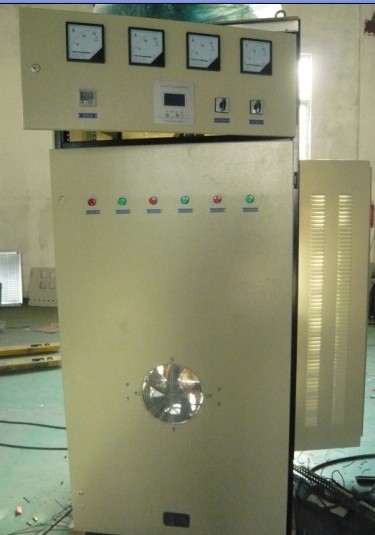

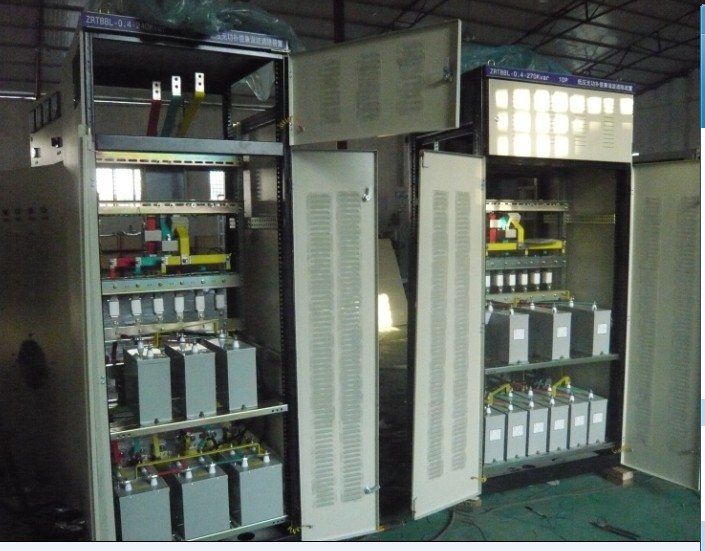

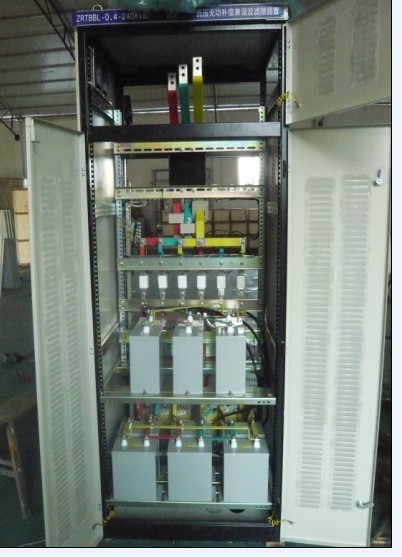

濾波方案設計、分析及設備選型

2.4.1.1基波補償容量及安裝容量的確定

根據用戶提供數據及現場測試數據顯示目前生產裝置功率因數,以如下公式計算出需要補償?shù)臒o功功率

(總功率P取750KW，PF=0.89)。

Q＝P（－）

取補償后的COS=0.97 得到需補償196kVar。
