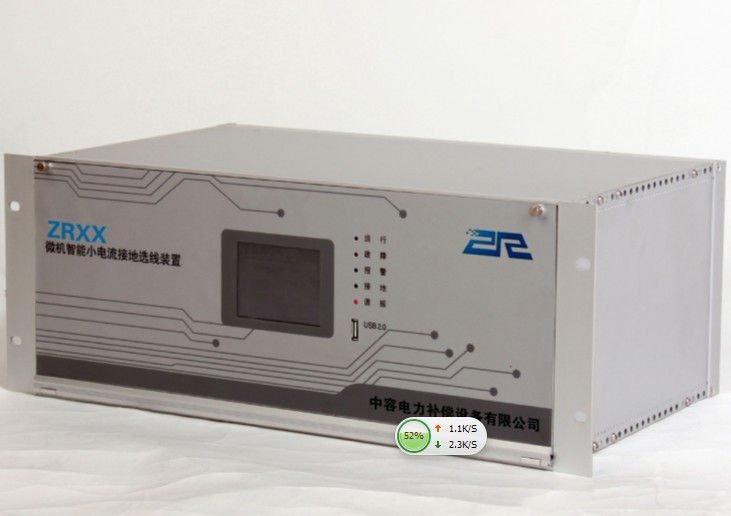

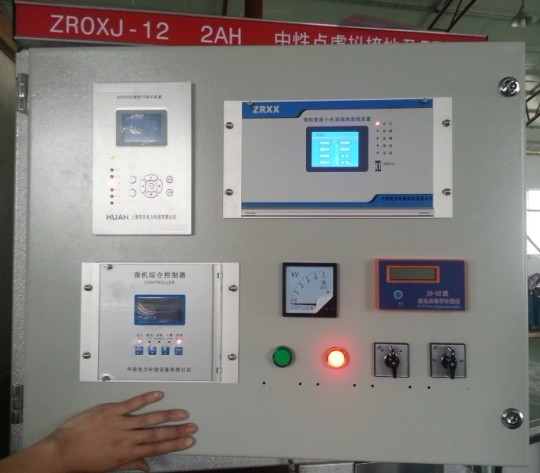

ZRXX系列小電流接地選線裝置
單相接地是中壓配網中*常見的故障，發生接地后系統雖可以繼續帶故障繼續運行，但是由于非故障相對地電壓升高，若不及時處理可能會發展為非故障相絕緣破壞繼發相間短路的威脅。及時準確地判定接地回路是快速排除單相接地故障的基礎，實現判定接地故障回路的保護裝置通常被稱為小電流接地選線裝置，但早期的選線裝置經常發生誤選和漏選，效果不能令人滿意。
ZRXX小電流接地選線裝置是新一代變電站自動化系統的配套產品。該產品采用基于暫態零序電流幅值比較的綜合選線理論，通過高速采樣，提取和分析接地發生瞬間暫態零序電流的各次諧波分量，利用特征頻帶的特有性質識別出故障線路。該選線理論需要強大的硬件平臺支持，因此本裝置采用MCU+ARM結構，ARM負責人機和通訊管理，MCU完成選線任務。
一、 型號說明
二、 裝置特點
3.1強大穩定的硬件平臺
a) ARM系統，保護和監控相對獨立，更加穩定可靠；
b) Samsung主流32位微處理器，數據處理和邏輯運算能力強大；
c) 12片16位AD，每周波512點同時采樣；
d) 功能強大的FPGA，控制AD采樣和實現邏輯編程出口
e) 以太網+RS485通訊模式，各通訊通道完全獨立；
f) 具有打印功能，可實現就地打?。ù斯δ苓x配）
g) 全觸摸屏設計，面板無需按鍵，更加可靠。
3.2 嵌入式實時多任務操作系統
a) 采用嵌入式實時多任務操作系統linux，對硬件資源進行*有效的管理；
b) 充分滿足電力系統對實時性的要求。
3.3人性化的設計理念
a) 全漢化觸摸彩色液晶屏幕顯示，操作簡單、方便，提供全程在線幫助菜單和圖形化、表格化的輸出界面；
b) 可以獨立整定多套保護定值，定值在線整定和切換，完全方便；
c) 即插即用的設計理念；
d) 過程全息再現技術的運用；
e) 實時電壓電流波形顯示
f) 適合工業美觀的外觀設計。
3.4免調節、易維護的概念設計
a) 整機無可調節元件，選用高精度、高穩定的工業級器件，保證正常運行的高精度，避免因環境改變或長期運行而造成的采樣誤差增大；
b) 具備完善的自檢功能，裝置異?？梢远ㄎ坏叫酒?/span>
3.5專業化的結構設計
a) 裝置采用整面板背插式結構設計，強弱電完全分開，電磁兼容性能卓越；
b) 整機密封性好，精心的防塵、抗震設計，可實現全分散安裝，不需要任何外部抗干擾器件；
c) 功能的模塊化設計，功能的增減和移動可以通過插件的拔插實現，即插即用。
3.6適用范圍廣
適用于中性點不接地/經消弧線圈接地/經大電阻接地系統；適用于架空線/電纜線系統；長短線不限，并聯運行的出線數不限;可區分線路和母線接地。
四、技術指標
1、 電源電壓：AC/DC 110V~220V
2、 整機功耗：≤20W；
3、 環境溫度：-10℃～+55℃；空氣相對濕度：不大于90%；
4、 環境要求：周圍介質無導電塵?；蚴菇^緣損壞的腐蝕性氣體、霉菌等。安裝地點應具有防御風、雨、沙和防塵設施；
5、 額定參數:
母線段數：1～4段；
選線線數：1-60路,
零序電壓 (1PT～4PT)：100V； 零序電流（CT1～CT60）：1A或者5A
6、 報警輸出：報警繼電器觸點容量為：AC220V,5A ；
7、 通訊接口:RS485、CAN可選；通訊規約MOUDBUS，TCP/IP可選；
訂貨須知
1、請說明裝置電源的類型：交流或直流及電壓大小；
2、請說明是否需要通訊功能，若有請?zhí)峁┩ㄓ嵔涌诩巴ㄓ嵰?guī)約；
3、請說明母線段數及選線回路數。
