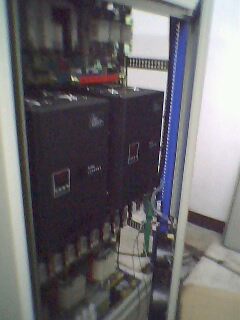

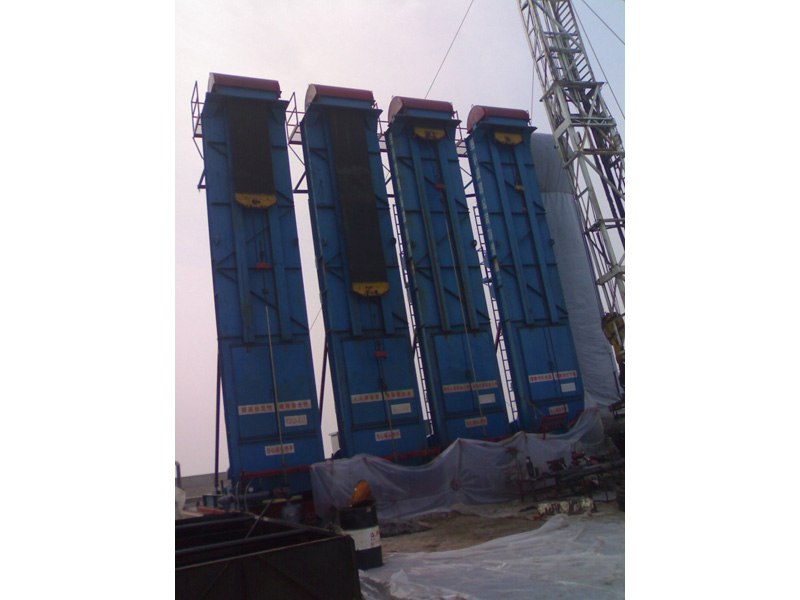

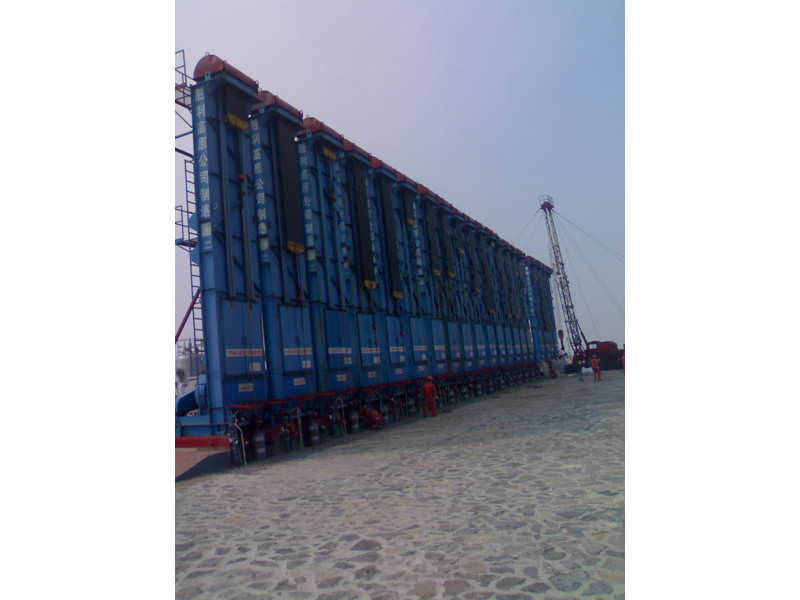

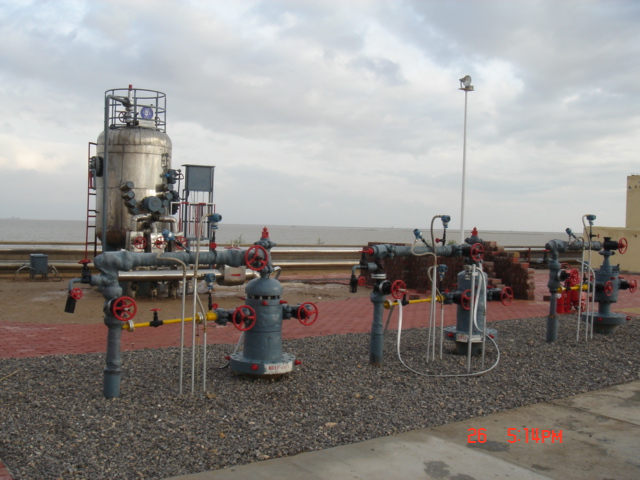

變頻控制柜900V系統：申請用電容量為1600KVA，主要負荷為：數控往復式潛油電泵，額定電壓900V,實際電壓915V左右,單臺設備額定電流銘牌標稱電流(50A),上行頻率8HZ-15HZ,下行頻率-18HZ-24HZ，潛油電泵共21臺,運行過程中會產生高次諧波，變頻啟動和運行過程中會產生無功沖擊，影響電網電能質量，故針對低壓電能質量進行電能質量改善，根據現場測量的用電設備參數，我公司參照以往油田采油機變頻控制的實測數據防真模擬的諧波情況，具體防真分析效果如下：
|
|
1次 |
3次 |
5次 |
7次 |
9次 |
11次 |
13次 |
15次 |
|
實際值 |
94.6 |
25.7 |
71.5 |
53.4 |
9.3 |
16.1 |
9.3 |
3.7 |
|
國標限值 |
|
62 |
62 |
44 |
21 |
28 |
24 |
12 |
|
說明 |
諧波超標 |
|||||||
1、 集中無功補償諧波治理思路：
在變頻器密集運行的場所，運行過程中會產生大量諧波電流諧波電壓，導致電能質量畸變，主要調控設備大功率IGBT在運行過程中給電網造成：功率因數低、諧波污染大、隔離效果差，出現電位差，諧波巨增，對變壓器來承受的共模電壓對絕緣的沖擊和諧波熱能損耗。因此我公司給出的治理思想是從諧波源頭處理，集中對5-7-11次諧波進行治理，其優點是5-7次諧波治理效果好，在諧波源側濾除諧波，進而降低流過供電設備的諧波電流，達到降低供電系統運行溫度，改善諧波電壓諧波電流，提高供電設備運行壽命，避免供電設備由于過熱誤動作而逐漸絕緣老化進而由于天氣潮濕等造成系統短路等嚴重故障等。
2、產生諧波電流評估
分析結果的諧波評估報告顯示其在0.9kV側的5次諧波電流超標：實際值為71.5A，國標
限定值為：62A ；7次諧波電流超標：實際值為53.4A，國標限定值為：44A 。
因此，只要對諧波源進行諧波治理，就能使整個供電系統設備安全運行。
二、現有配電變壓器參數
1、上一級供電變壓器容量：

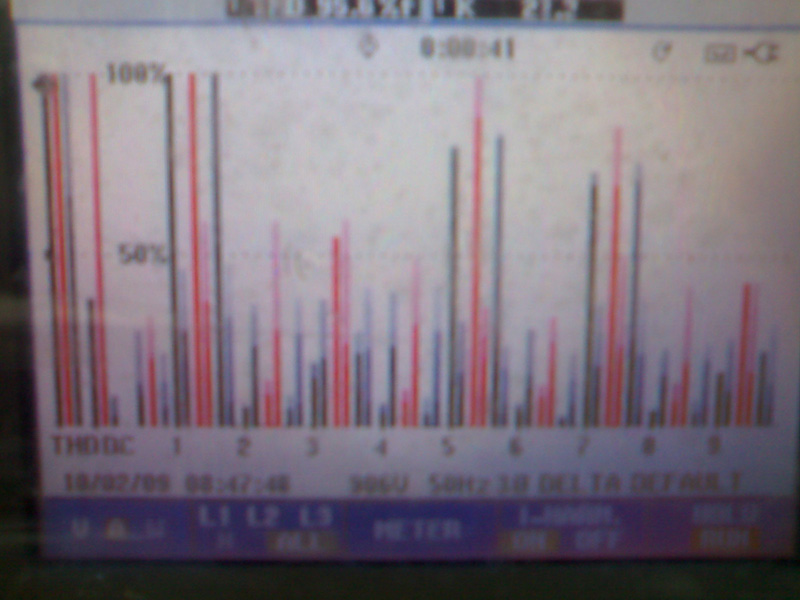

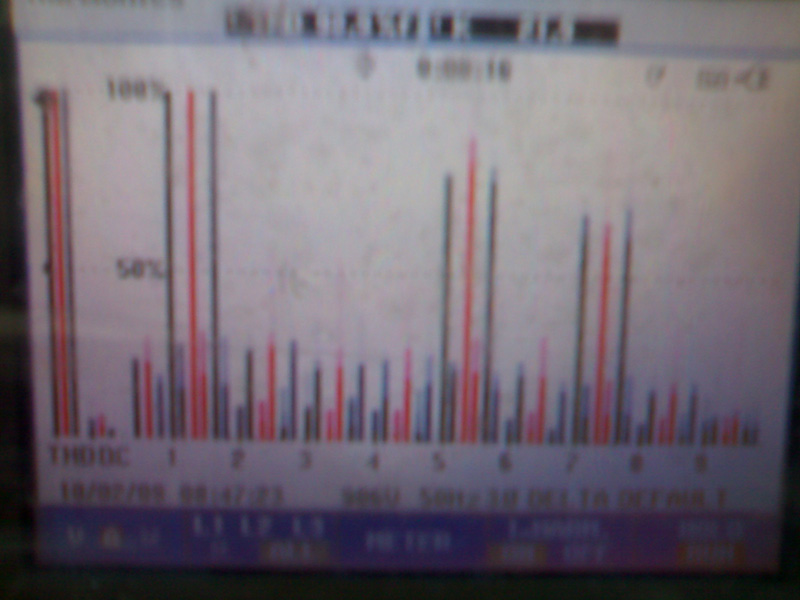

S=1600KVA UK：4 .5% Vrms=915.9V THDi=94.6% THDv=5.6%
|
補償前 |
|
|
補償后 |
|
|
有功功率 |
補償功率 |
|
Cosθ1 |
Sinθ1 |
Tagθ1 |
Cosθ2 |
Sinθ2 |
Tagθ2 |
P (KW) |
Q (KVAR) |
|
0.747 |
0.664824 |
0.889992 |
0.95 |
0.3122499 |
0.3286841 |
1600 |
900 |
三.治理方案
1、設備選型

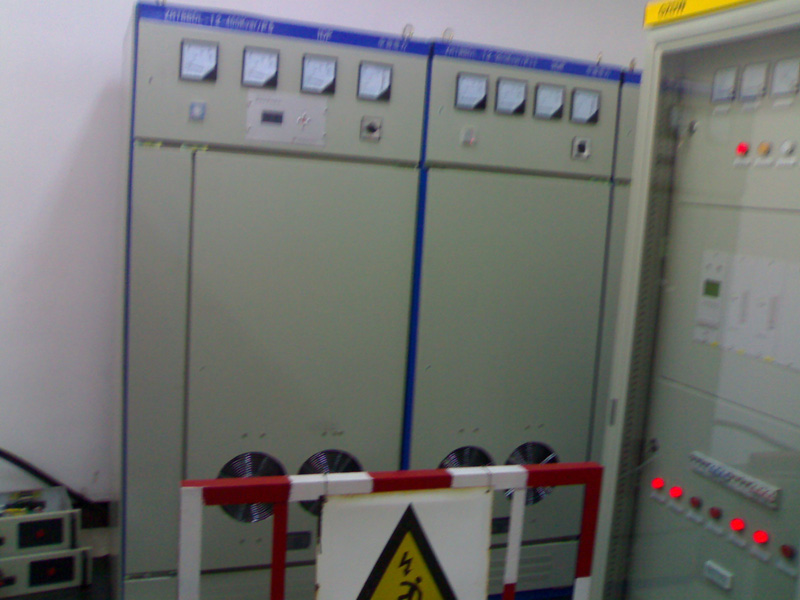

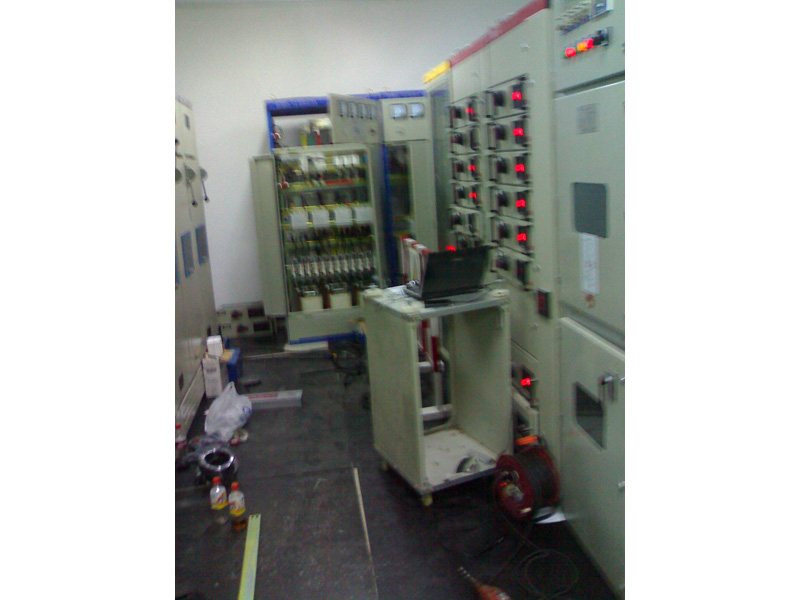

我們采用一套專用動態濾波器組(ZRTBBDL)進行無功補償和諧波治理。
2、無功補償量
考慮到現場的無功補償和諧波治理后確定具體的容量如下：
無功補償容量：ΔQ= 900kvar
3、主電路設計
ZRTBBL支路：各支路皆采用為5次-7次LC濾波器-11次高通濾波器。
各支路的基波無功容量比為：1：1：1：1 ：1：1：1 ：1：1 ；
投切順序?yàn)椋褐钒凑障韧断惹械难h(huán)投切方式高通支路按照無功需求投切。
補償容量：900kvar；；
