1 .1軟件用途
本軟件的開發是為無功補償、電能質量治理企業開發的無源濾波器設計仿真軟件。軟件作者有十幾年的無功補償和諧波治理行業的測試、設計、調試經驗，結合相關的一些標準以及作者自身的設計、調試經驗，開發此設計仿真軟件，具有很大的使用價值。使用本軟件，相當于聘用一位高級技術人員，性價比較高。本軟件具有電網系統分析、自動導入測試諧波數據、多諧波源的諧波數據導入計算、諧波標準限值計算、各種結構的濾波器設計以及濾波器投入后仿真圖標功能。
1 .2軟件運行
本軟件運行在PC 及其兼容機上，使用WINDOWS 操作系統，在軟件安裝后，直接點擊相應圖標，就可以顯示出軟件的主菜單，進行需要的軟件操作。本軟件由于采用的編譯軟件較為特別，一些殺毒、防火墻等安全軟件有可能誤報木馬病毒，請?zhí)砑有湃位蚣尤氚酌麊?，在此聲明，本軟件無任何有害個人電腦危險的東西，請放心使用。
1 .3系統配置
本軟件要求在PC 及其兼容機上運行，要求奔騰II以上CPU，64兆以上內存，10G 以上硬盤，并安裝excel2003版以上版本的。winXP、WIN7系統下能正常運行。

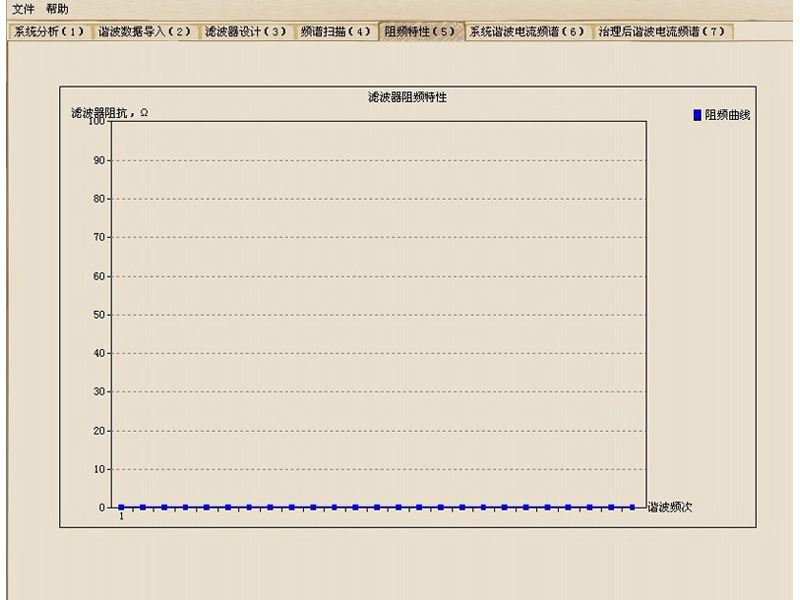

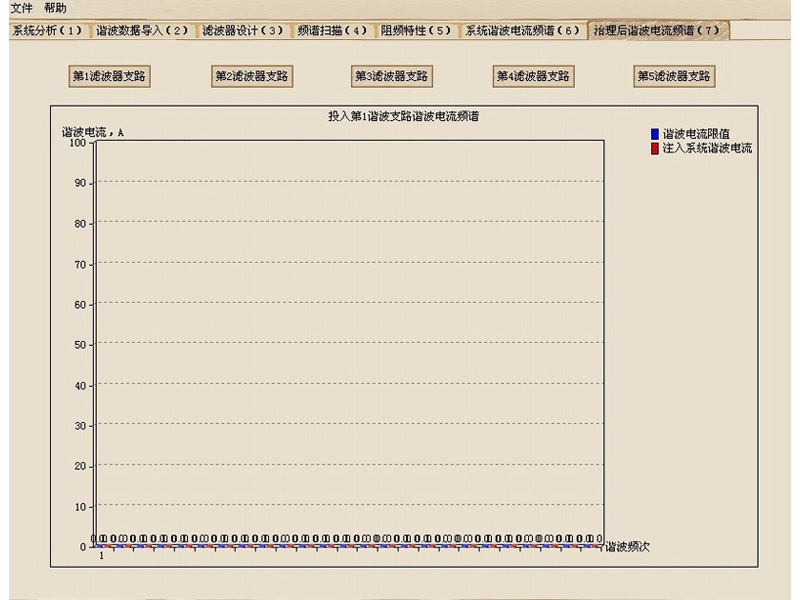

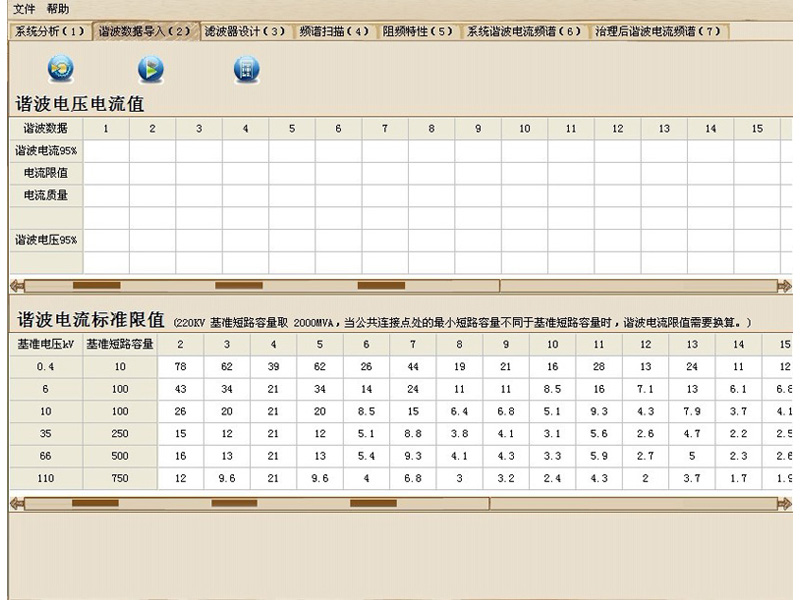

據導入”“濾波器設計”“頻譜掃描”“阻頻特性”“系統諧波電流頻譜”“治理后諧波電流頻譜”，按序號1——7分別執行。

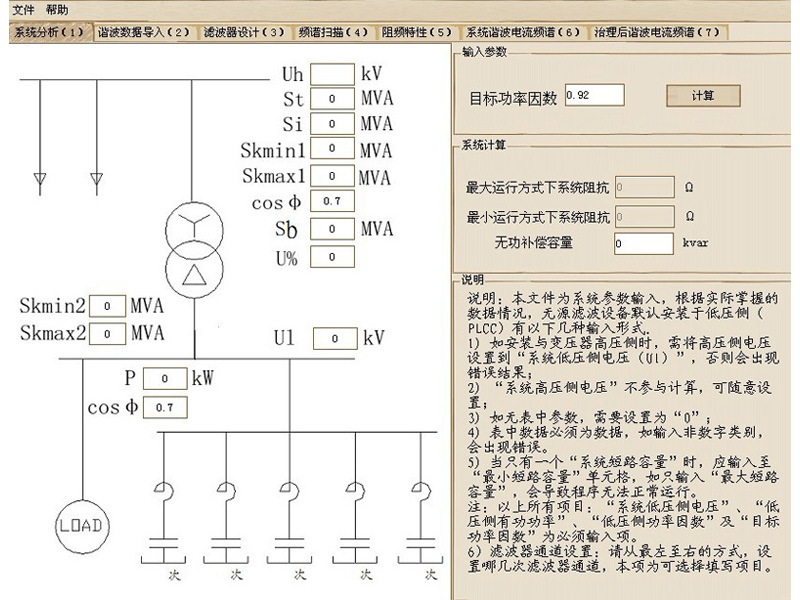

2.2 “系統分析”參數輸入說明
代號解釋：
Uh——變壓器高壓側電壓
St——公共連接點的供電設備容量
Si——第i個用戶用電設備容量
Skmin1——高壓側*小短路容量
Skmax1——高壓側*大短路容量
CosΦ——高壓側功率因數
Sb——變壓器容量
U%——變壓器阻抗電壓
Skmin2——低壓側*小短路容量
Skmax2——低壓側*小大短路容量
Ul——濾波補償側電壓
P——低壓側有功功率
CosΦ1——低壓側功率因數
以上數據，其中Skmin1、Skmax1、Sb、U%、Skmin2、Skmax2、Ul用于計算系統阻抗以確定諧波電流限值和仿真計算等。不過在實際現場，這些數據往往是無法全部得到的。本軟件根據實際數據允許有以下幾種輸入方式，其它的輸入，軟件將提示“輸入有誤”。
|
輸入形式 |
得到的參數 |
輸入?yún)?shù) |
|
1 |
補償側*小短路容量 |
Skmin2 |
|
2 |
補償側短路容量 |
Skmin2 |
|
3 |
補償側*小短路容量、補償側*大短路容量 |
Skmin2、Skmax2 |
|
4 |
高壓側*小短路容量、變壓器容量、變壓器阻抗電壓 |
Skmin1、Sb、U% |
|
5 |
高壓側短路容量、變壓器容量、變壓器阻抗電壓 |
Skmin1、Sb、U% |
|
6 |
高壓側*大短路容量、變壓器容量、變壓器阻抗電壓 |
Skmin1、Sb、U% |
|
7 |
高壓側*小短路容量、高壓側*大短路容量、變壓器容量、變壓器阻抗電壓 |
Skmin1、Skmax1、Sb、U% |
注：Ul為濾波器安裝側母線電壓值，必須輸入，如果濾波器安裝于變壓器高壓側，則將把安裝側的短路容量、電壓、有功功率、功率因數輸入到圖中低壓側數據中。
輸入“目標功率因數”后，點擊“計算”按鈕，得到系統阻抗和無功補償容量。

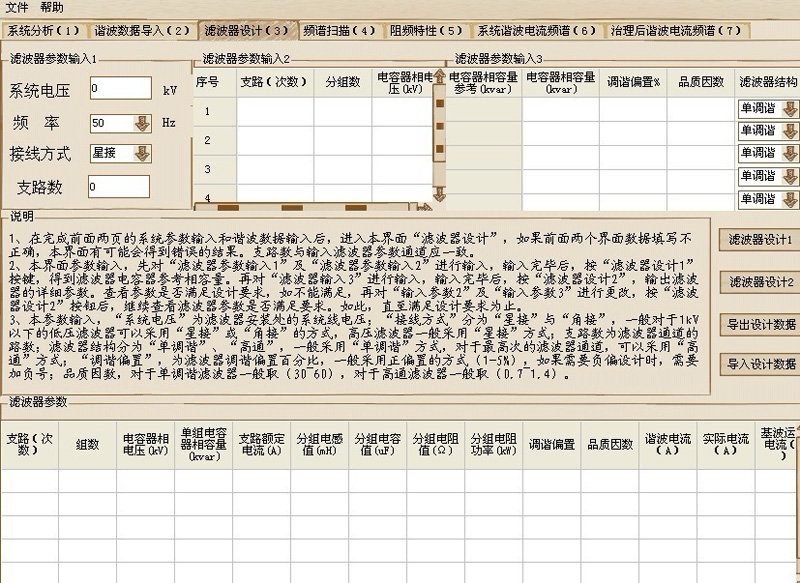

2.4.1在完成前面兩頁的系統參數輸入和諧波數據輸入后，進入本界面“濾波器設計”，如果前面兩個界面數據填寫不正確，本界面有可能會得到錯誤的結果。支路數與輸入濾波器參數通道應一致。
2.4.2本界面參數輸入，先對“濾波器參數輸入1”及“濾波器參數輸入2”進行輸入，輸入完畢后，按“濾波器設計1”按鍵，得到濾波器電容器參考相容量。再對“濾波器輸入3”進行輸入，輸入完畢后，按“濾波器設計2”，輸出濾波器的詳細參數。查看下表的參數及后面的圖標濾波效果圖，是否滿足設計要求，如不能滿足，再對“輸入?yún)?shù)2”及“輸入?yún)?shù)3”進行更改，按“濾波器設計2”按鈕后，繼續查看濾波器參數是否滿足要求。如此，直至滿足設計要求為止，點擊“導出設計數據”生成設計數據報表。
