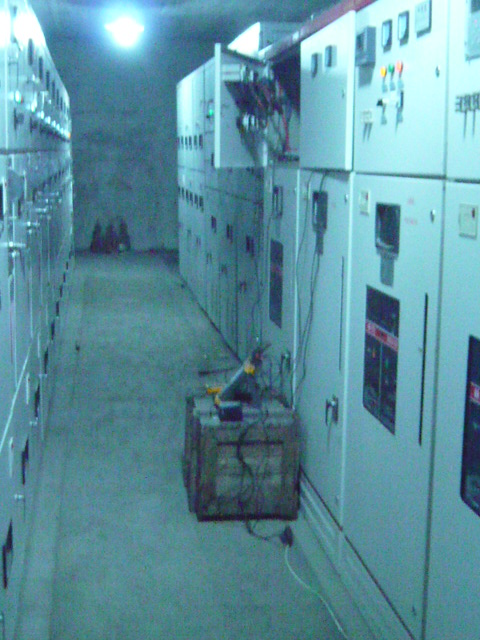

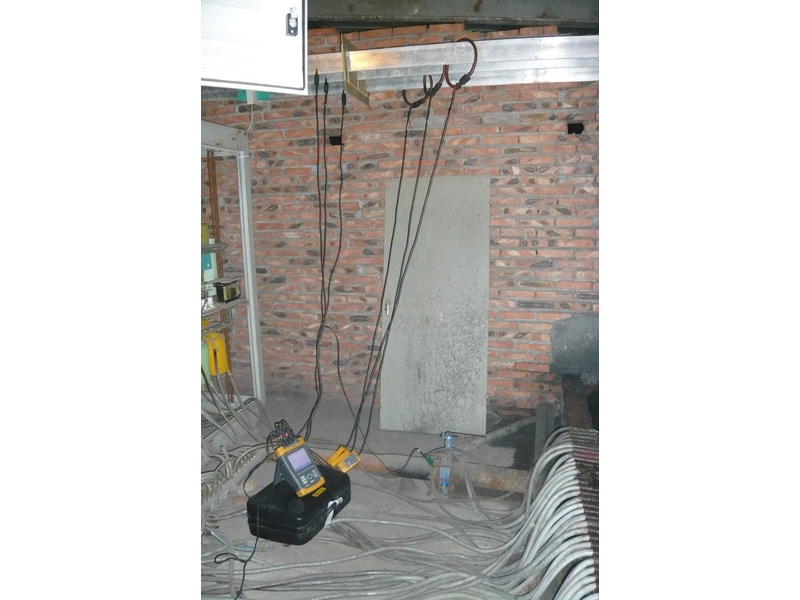

fluke434測試儀圖片：
FLUKE 434主要特點：
? 實時排障：利用光標和縮放工具分析趨勢——后臺仍保持連續記錄
? 行業內*高安全標準——600V Cat IV/1000V CAT III
? 自動瞬變模式能夠同時捕獲全部三相上的200kHz的波形數據——高達6kV
? 利用4個電流探頭測量全部三相和零線
? 自動趨勢（AutoTrend）：無須設置，總是自動記錄每一測量
? 系統監測：同一屏幕上可顯示多達7個符合EN50160標準的電能質量參數
? 浪涌模式，可排障討厭的斷路器跳閘
? 堅固的手持式排障工具，F(xiàn)luke提供3年質保
? 內置鎳氫（NiMH）電池組，一次充電可使用7個小時
? 隨儀器提供分析軟件，可觀察圖表和生成報告
技術數據
輸入 數量 4個電壓和電流（3相+中性點）
*大電壓 電壓有效值1000 Vrms (電壓峰值6 kV peak)
*高采樣速度 各個通道同步，200 kS/s
電壓/電流 /頻率 電壓有效值Vrms (AC + DC)
測量范圍 1 ... 1000 V
精度 0.1% of Vnom
Vpeak
測量范圍 1 ... 1400 V
精度 5% of Vnom
波形因數CF，電壓
測量范圍 1.0 ... > 2.8
精度 ±5%
Arms (AC + DC)
測量范圍 0 ... 20 kA
精度 ±0.5% ± 5個字
Apeak
測量范圍 0 ... 5.5 kA
精度 5%
波形因數CF，電流
測量范圍 1 ... 10
精度 ±5%
Hz 50 Hz nominal
測量范圍 42.50 ... 57.50 Hz
精度 ±0.01 Hz
驟升驟降 Vrms (AC+DC) 2
測量范圍 0.0% … 100%標稱電壓
精度 ±0.2% 標稱電壓
Arms (AC+DC) 2
測量范圍 0 ... 20 kA
精度 ±1% ±5個字
諧波 諧波 (間諧波) (n)
測量范圍 DC, 1..50; (關, 1..49)，依據IEC 61000-4-8進行測量
Vrms
測量范圍 0.0 … 1000 V
精度 ±0.05% 標稱電壓
Arms
測量范圍 0.0 … 4000 mV x 電流鉗變比
精度 ±5% ±5個字
Watts
測量范圍 取決于電流鉗和電壓變比
精度 ±5% ± n x 2% 讀數, ± 10個字
DC電壓
測量范圍 0.0 … 1000 V
精度 ±0.2%標稱電壓
THD
測量范圍 0.0 … 100.0%
精度 ±2.5% V和A (± 5% Watt)
Hz
測量范圍 0 … 3500 Hz
精度 ± 1 Hz
相角
測量范圍 -360o ... +360o
精度 ± n × 1.5o
功率和能量 Watt, VA, VAR
測量范圍 1.0 … 20.00 MVA1
精度 ±2% ±？ Counts 請確認英文具體數字
kWh, kVAh, kVARh
測量范圍 00.00 …200.0 GVAh1
精度 ± 1.5% ± 10個字
功率因數/ Cos Ф / DPF
測量范圍 0…1
精度 ± 0.03
閃變 短閃Pst (1 min), Pst, 長閃Plt, PF5
測量范圍 0.00 … 20.00
精度 ±5%
不平衡 電壓
測量范圍 0.0 … 5.0%
精度 ±0.5%
電流
測量范圍 0.0 … 20%
精度 ± 1%
瞬變捕捉 電壓
測量范圍 ±6000 V
精度 ±2.5% 電壓有效值
*小分辨率 5 μs (200kS/s 采樣率)
涌流模式 Arms (AC+DC)
測量范圍 0.000 … 20.00 kA1
精度 ±1%± 5個字
涌流持續時間(可選)
測量范圍 7.5 s ... 30 min
精度 ±20 ms (Fnom = 50 Hz)
自動趨勢記錄 采樣率 5 個c ，每個通道同步連續采樣
存儲 1800 每個讀數的 min, max和avg值
記錄時間 長至450天
縮放 水平縮放高至13倍
存儲 屏幕和數據 50, 內存分為數據記錄、屏存和數據設置
注意 1 取決于電流鉗的變比
2 電壓基于1個周波進行測量，從零點開始，每半周刷新一次
