ZRTBBH高壓戶外集合式無功補償成套裝置戶外電容器成套，電容器成套，電容補償成套，戶外無功補償，集合式電容器，框架式電容器，組裝式電容器，集合式電容器成套，并聯電容器成套

ZRTBBH框架式高壓無功補償成套裝置

1、用途 ZRTBBH系列框架式高壓無功補償成套裝置用于6kV、10kV、35kV系統，并聯于電力系統進行無功補償，以提高電網的功率因數，降低供電變壓器及輸送線路的損耗，提高供電效率，改善供電環境,增加輸變電設備的輸送能力。

2、型號說明

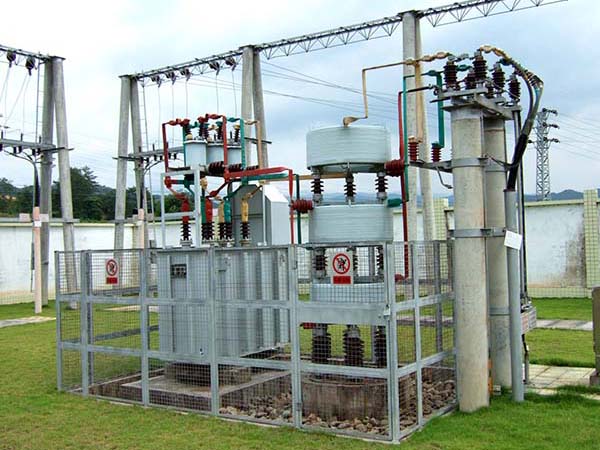

ZRTBBH高壓戶外集合式無功補償成套裝置

高壓戶外集合式無功補償成套裝置	ZRTBBH-10-500Kvar-AK/P6-W	臺	1	深4500*3000寬
高壓戶外集合式無功補償成套裝置	ZRTBBH-10-600Kvar-AK/P6-W	臺	1	深4500*3000寬
高壓戶外集合式無功補償成套裝置	ZRTBBH-10-700Kvar-AK/P6-W	臺	1	深4500*3000寬
高壓戶外集合式無功補償成套裝置	ZRTBBH-10-800Kvar-AK/P6-W	臺	1	深4500*3000寬
高壓戶外集合式無功補償成套裝置	ZRTBBH-10-900Kvar-AK/P6-W	臺	1	深4500*3000寬
高壓戶外集合式無功補償成套裝置	ZRTBBH-10-1000Kvar-AK/P6-W	臺	1	深4500*3000寬
高壓戶外集合式無功補償成套裝置	ZRTBBH-10-1200Kvar-AK/P6-W	臺	1	深4500*3000寬
高壓戶外集合式無功補償成套裝置	ZRTBBH-10-1500Kvar-AK/P6-W	臺	1	深4500*3000寬
高壓戶外集合式無功補償成套裝置	ZRTBBH-10-2000Kvar-AK/P6-W	臺	1	深5500*4000寬
高壓戶外集合式無功補償成套裝置	ZRTBBH-10-3000Kvar-AK/P6-W	臺	1	深5500*4000寬
高壓戶外集合式無功補償成套裝置	ZRTBBH-10-4000Kvar-AK/P6-W	臺	1	深5500*4000寬
高壓戶外集合式無功補償成套裝置	ZRTBBH-10-5000Kvar-AK/P6-W	臺	1	深5500*4000寬

ZRTBBH高壓戶外集合式無功補償成套裝置

高壓戶外集合式無功補償成套裝置	ZRTBBH-10-500（200+300）Kvar-AK/P6-W	臺	1	深4500*3000寬
高壓戶外集合式無功補償成套裝置	ZRTBBH-10-600（300+300）Kvar-AK/P6-W	臺	1	深4500*3000寬
高壓戶外集合式無功補償成套裝置	ZRTBBH-10-700（300+400）Kvar-AK/P6-W	臺	1	深4500*3000寬
高壓戶外集合式無功補償成套裝置	ZRTBBH-10-800（400+400）Kvar-AK/P6-W	臺	1	深4500*3000寬
高壓戶外集合式無功補償成套裝置	ZRTBBH-10-900（450+450）Kvar-AK/P6-W	臺	1	深4500*3000寬
高壓戶外集合式無功補償成套裝置	ZRTBBH-10-1000（500+500）Kvar-AK/P6-W	臺	1	深4500*3000寬

備注: 保護方式：AC-差壓保護 AK-開口三角保護 BL-雙星電流不平衡保護

3、使用環境條件 使用地點：戶內或戶外；海拔高度：≤2000m，（可根據用戶要求設計高海拔產品）；環境溫度：-40℃～+４５℃；與垂直面的傾斜度不超過5度；安裝運行地點應無有害氣體或蒸汽，無劇烈機械振動，無導電性或爆炸性塵埃； 4、產品技術參數 裝置的額定電壓：框架式電容器裝置額定電壓6～35kV，集合式電容器裝置額定電壓6～35 kV。額定容量：框架式電容器裝置容量300～50000kvar，集合式電容器裝置容量600～20000kvar 額定頻率：50Hz 允許電容偏差：電容器組的電容偏差為裝置額定電容的0～+10%；三相電容器組的任何兩線路端子之間，其電容的*大與*小值之比應不超過1.02；電容器組各串聯段的*大與*小電容之比不超過1.02。過負荷能力：裝置允許在1.1Un下長期運行（每24小時中8小時）。裝置允許在1.3In下連續運行。裝置的保護：電容器裝置內部故障保護可以根據用戶要求采用元件內熔絲、外熔斷器、繼電保護的合理配合（集合式電容器裝置無外熔斷器）；此外，裝置還應設置過壓、失壓、過流、速斷保護。裝置執行標準： GB50227《并聯電容器裝置設計規范》。

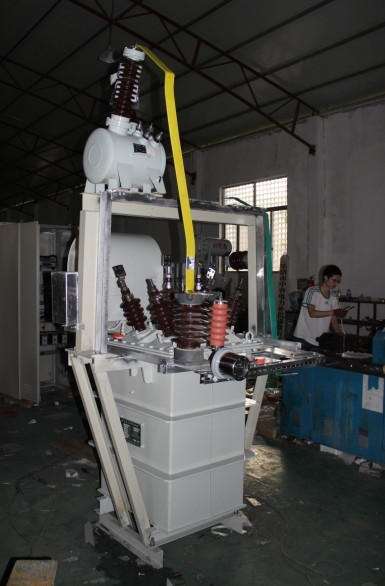

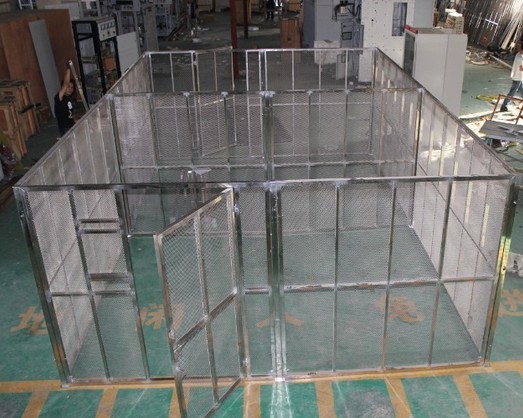

5、產品結構 ZRTBBH系列框架式高壓無功補償成套裝置主要由并聯電容器、串聯電抗器、氧化鋅避雷器、放電線圈、支柱絕緣子、接地開關、鋼框架和圍欄等組成。雙星型接線還包括中性線不平衡電流互感器或電壓互感器。
    熔斷器與電容器串聯，當該電容器內部有部分串聯段擊穿時，熔斷器動作，將該臺故障電容器迅速從電容器組切除，有效防止故障擴大。
    放電線圈并聯在電容器回路，當電容器組從電源退出運行后，能使電容器上的剩余電壓在5秒內自額定電壓峰值降至50V以下。
    氧化鋅避雷器并接在線路上，以限制投切電容器組所引起的操作過電壓。
    串聯電抗器串接在電容器回路中，以限制投切電容器組中的高次諧波，降低合閘涌流。串聯電抗器的電抗率僅對于限制涌流的取0.1%～1%，對于限制5次以上的諧波，選用4.5%～6%，對于抑制3次以上諧波，選用12%～13%。

6、外形尺寸 參見附圖、附表： 附圖表中的外形尺寸僅供參考，可根據用戶的要求進行設計。

7、訂貨須知 用戶在訂貨時，需提供安裝場所的環境條件；（戶內、戶外）。用戶在訂貨時，需注明系統電壓、電容器裝置型號、安裝容量、單元電容器規格型號、電容器組配套設備及數量等。用戶在訂貨時，需提供主回路電氣圖及房間尺寸或布置方式（前后對稱布置、左右對稱布置、相同布置）。用戶在訂貨時，需注明裝置的進線方式(電纜進線、架空進線)及進線位置。如有特殊要求還需要另外注明。
