主要技術性能
1．運行溫升：外殼溫升≤10℃，內部*熱點溫度不超過70℃。
2. 局部放電：在1.5倍額定電壓下，電容器局部放電量<50pc。
3．允許在1.05Un倍下長期運行，并可以在1.15Un下每24h中運行不超過30min。
4．允許在由于過電壓和高次諧波造成的有效值為額定電流的1.30倍的穩態過電流下運行。對于具有*大電容值正偏差的電容器，穩態過電流允許達到額定電流的1.43倍。
5．電容偏差：0~+10％，三相電容器任意兩個線路端子之間測得的*大電容值與*小電容值之比不大于1.6。
6．電容器在工頻額定電壓下，溫度20℃時的損耗角正切值(tarδ)不大于0.0005。
7．電容器斷開電源后，剩余電壓通過外置放電線圈釋放，自√2un降．50V的放電時間不大于5S。通過特殊訂購，可通過電容器內置放電電阻放電，剩余電壓在10分鐘內自√2 un降至75V以下。
8．可根據用戶需要提供濕熱帶地區、高原地區及污穢地區等各種特殊環境產品。
用 途
集合式高壓并聯電容器主要用于工頻電力系統中，用未提高功率因數、改善電壓質量、降低設備及線路損耗。
使用環境條件
安裝運行地區海拔高度不超過2000m。安裝地區環境空氣溫度范圍為-25，+45℃和-40℃/+40℃，戶外(戶內通用)使用，供用戶選擇。安裝場所應無有害氣體及蒸汽，應無導電性或爆炸性塵埃，應無劇烈的機械振動。適用于特殊環境條件的產品可按訂貨要求提供。
結 構

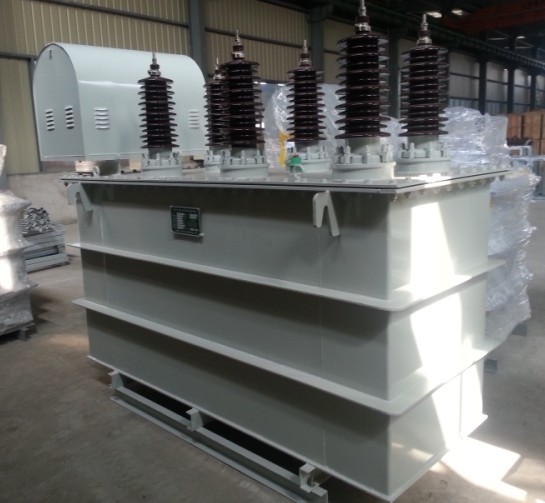

(1)集合式電容器主要由器身、油箱、套管等組成。
(2)器身是由不同數量的全封閉電容器單元固定在型鋼支架上，按額定電壓和額定容量通過串并聯組成，元件可設置內熔絲。
(3)外殼由鋼板制成，外殼內充滿了絕緣油，起散熱和絕緣作用。
(4)蓋上套管起電氣連接和外絕緣的作用。
(5)箱壁兩側焊有吊攀，下部安裝有底座，接地螺栓等。
|
