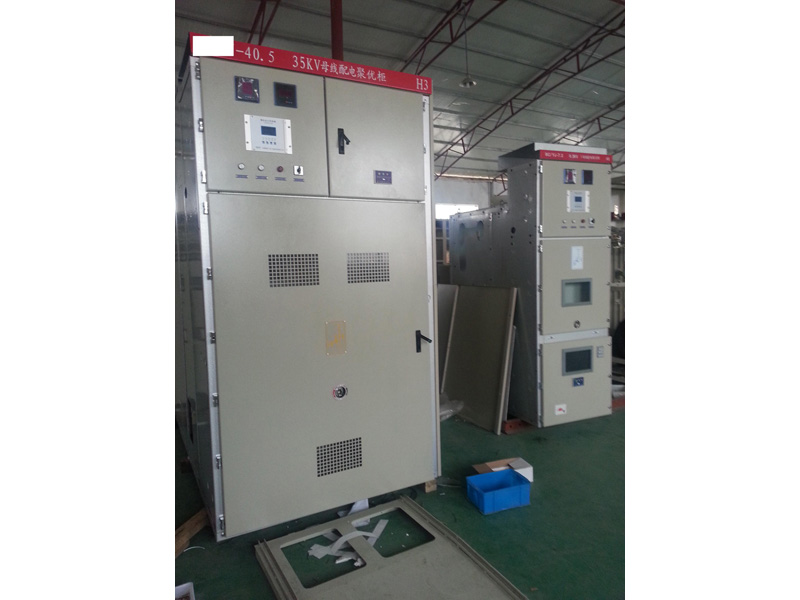

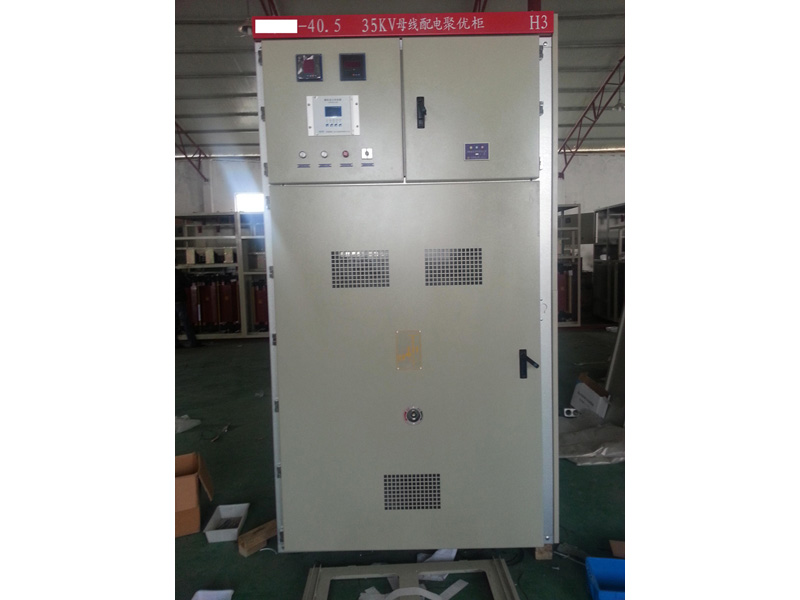

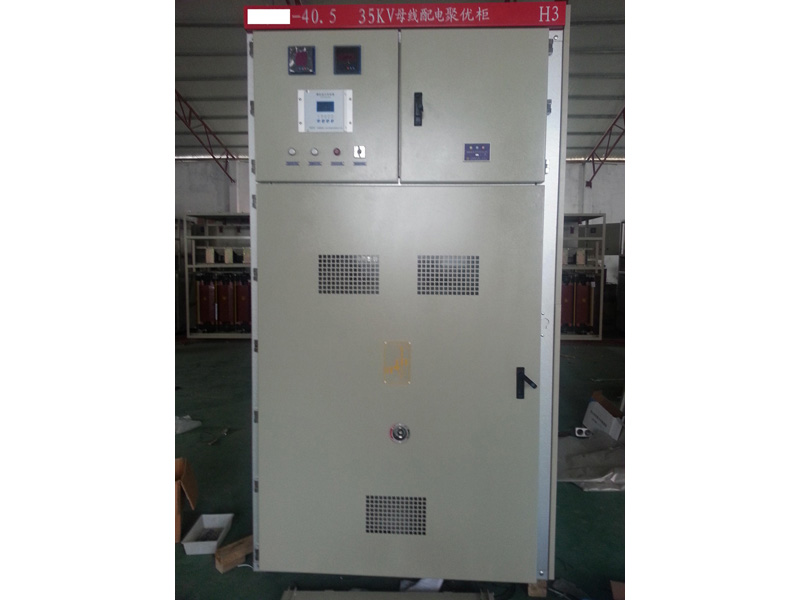

ZRJYG-40.5配電聚優柜
技術條件書
1、使用環境條件
1.1 使用場所： 35 kV（母線高壓設備室，無酸堿腐蝕處）
1.2 環境溫度：-30℃～+40℃
1.3 安裝高度：海拔1500m
1.4 相對濕度：月平均相對濕度不大于90%，日平均相對濕度不大于95%
1.5 污穢等級：不超過Ⅱ級
2、系統參數
2.1、額定電壓： 35 kV (額定頻率為50Hz)
2.2、系統接地方式： 無要求
2.4、 PT二次接地方式： 中性點直接接地 （可選擇）
2.5、裝置的控制電源：DC 220 V（可選擇），照明電源：AC 220 V；
2.6、系統2ms方波通流量： 3200 A
3、技術要求
3.1 裝置滿足GB/T 11022-1999《高壓開關設備和控制設備標準的共用技術要求》，GB 3906-2006《3.6kV～40.5kV交流金屬封閉開關設備和控制設備》等標準的要求;
3.2 裝置性能要求：
1、裝置中核心部件——測控裝置，應采用雙CPU，主CPU采用32位DSP技術，測控裝置具備上電自檢功能，同時必須通過*檢測中心IV級電磁抗干擾型式試驗；
2、裝置測控裝置應設置RS-485或CAN對外通訊接口，采用MODBUS RTU通訊協議，協議須通過*通信及規約檢驗，確保裝置與整個監控系統兼容；

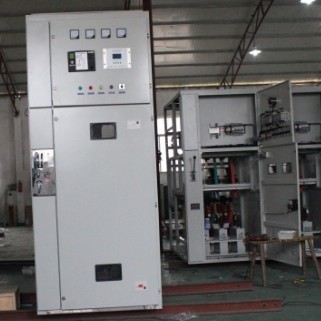

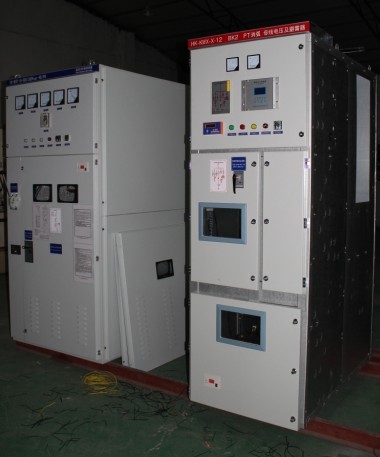

3、裝置采用KYN61-40.5系列金屬鎧裝移開式開關柜。
開關柜由固定的柜體，開關柜為全封閉式結構，柜體采用敷鋁鋅板，并將開關柜分隔為獨立小室：主母線室、電纜室、儀表室。所有運行操作全部在開關柜大門外進行，有效保證設備和人身的安全；防爆結構：主母線室、電纜室等所有高壓帶電間隔，全部設有獨立的過壓釋放通道，具備完善的阻止內部故障燃弧功能，即俗稱“防爆功能”，保證設備和人身的安全可靠。
4、能時刻監視系統電壓，對出現的電壓異常（過壓、欠壓、PT斷線）做出準確的判斷并輸出報警信號；
5、裝置中主要元件——電壓互感器，一次消諧器，能有效抑制系統過電壓對電壓互感器的損壞；
6、裝置中主要元件——過電壓吸收器，與抑制系統主要過電壓類的產品共同使用時，能有效抑制吸收系統中各種過電壓，其通流不得小于3200A/2ms；
7、裝置中主要元件——智能開關，有效抑制了電壓互感器發生鐵磁諧振的可能，更進一步保護電壓互感器；
8、裝置具有存儲功能；
9、裝置滿足無人值班變電所要求；
10、裝置的控制器本身應有電源監視等自身監控系統。
4、裝置的主要組成
4.1 高壓隔離手車
型號:GL-40.5-630A
額定電壓 40.5KV
額定電流 630A
4.2 電壓互感器
型號: JDZX-35
電壓比：35/ /0.1/ /0.1/ /0.1/3
準確級：0.2/0.5/ 6P
容量: 40/100
4.3 PT高壓熔斷器
型號：XRNP1-40.5/0.5-10
4.4 測控裝置
型號：ZR/YTM 工作電源：DC 220V
具有系統過電壓、低電壓、接地報警保護功能
具有新型消諧保護功能
4.5 過電壓吸收器
型號：ZRPD-35- 3200
2ms方波通流量：3200 A
殘壓值根據系統中過電壓保護器設定，以保證與系統匹配
4.6 智能開關
ZRPTK額定電壓 40.5kV
4.7 高壓限流熔斷器
FU額定電壓 40.5kV，額定電流 10 A
4.8 照明燈
型號：CM-1 AC220V
1、技術要求
本設備技術協議書適用于：ZRJYG-配電聚優柜 ，主要包括該設備的功能、結構、安裝、試驗等方面的技術要求。
遵循的主要標準
ZRJYGG002-2003 《ZRJYG配電聚優柜》
GB11022《高壓開關通用技術條件》
GB311.1-97《高壓輸變電設備的絕緣配合》
DL/T539《戶內交流高壓開關柜和元部件凝露及污穢試驗技術條件》
DL/T593《高壓開關設備的共用訂貨技術條件》
SD/T318《高壓開關柜閉鎖裝置技術條件》
1.1 設備使用條件
1.1.1 電源系統標稱電壓: 35kV±10%
1.1.2 額定頻率: 50Hz
1.1.3 系統非瞬時性運行頻率范圍: 49～50.5Hz
1.1.4 操作及控制電壓: DC220V
1.1.5 照明電壓: AC220V
1.1.6 海拔高度: 2000m（及以下）
1.1.7 地震烈度: 8度
1.1.8 安裝場所: 戶內(無粉塵)
2 技術規格
2.1 ZRJYG-配電聚優柜（以下簡稱裝置）的工作原理及性能
ZRJYG-配電聚優柜采用本公司研制的專用大容量過電壓吸收器，能夠抑制過電壓尖鋒，該過電壓吸收器采用大容量氧化鋅閥片，能夠打打降低低殘壓值，并且能夠吸收系統過電壓時產生的大量能量，消除系統過電壓保護死區。
ZRJYG-智能微機消諧及電壓互感器保護測控裝置是我公司獨立研發的互感器保護裝置，此裝置采用雙CPU設計，主CPU采用32位DSP，產品將微機技術用于電網消諧，利用計算機快速、準確的數據處理能力實現傅立葉分析，其選頻準確。通過對PT三相電壓及開口三角電壓的采集，對電網諧振時的種種頻率成分能快速分析、準確地辨出；單相接地、電網諧振；如果是諧振，根據不同頻率，控制器發出不同的指令使不同的消諧電路投入，實現快速消諧，經實際運行證明本裝置對連續0～300hz諧振均判斷準確，動作迅速，較完善地解決了電力系統中電網的諧振問題。并能存儲記錄諧振狀態瞬時的各種技術參數，便于事故分析。可廣泛適用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。通訊采用RS-485和CAN總線，組網經濟、方便，可直接與監控或保護管理機聯網通訊。
