產品廣泛應用于額定電壓3000—15000V的電力、建材、化工、冶金鋼鐵、造紙等行業。能很好地與水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種機電設備配套使用，是理想的高壓電機起動及保護設備。
1.2技術指標
|
基本參數 |
|
|
負載種類 |
三相高壓鼠籠式異步電機、同步電機 |
|
交流電壓 |
3000---15000VAC |
|
工作頻率 |
50HZ/60HZ±2HZ |
|
相 序 |
NRRQV允許在任何相序下工作(可通過參數設定) |
|
主回路組成 |
(12SCRS、18SCRS、30SCRS視型號而定) |
|
旁路接觸器 |
具有直接起動容量的接觸器 |
|
控制電源 |
AC220V±15% |
|
瞬時過電壓保護 |
dv/dt吸收網絡 |
|
起動頻次 |
1—6次(每小時) |
|
環境條件 |
環境溫度：-20°C -+50°C |
|
相對濕度：5%----95%無凝露 |
|
|
海拔小于1500米(大于1500米需降容使用) |
|
|
保護功能 |
|
|
缺相保護 |
在起動或運行過程中，斷開主電源的任意相 |
|
運行過流保護 |
運行過流保護設定：20～500%Ie |
|
相電流不平衡保護 |
相電流不平衡保護：0～100% |
|
過載保護 |
過載保護級別：10A、10、15、20、25、30 |
|
欠載保護 |
欠載保護級別：0～99% 欠載保護動作時間：0～250S |
|
起動超時 |
起動時間限制：0～120S |
|
過壓保護 |
主電源電壓高于額定值的120%時，過壓保護 |
|
欠壓保護 |
主電源電壓低于額定值的70%時，欠壓保護 |
|
相序保護 |
允許在任何相序下工作(可通過參數設定) |
|
接地保護 |
接地電流大于設定值時保護 |
|
通訊說明 |
|
|
通訊協議 |
Modbus RTU |
|
通訊接口 |
RS485 |
|
網絡連接 |
每臺NRRQV可與32臺NRRQV設備連網通訊 |
|
功 能 |
通過通訊接口可以觀察運行狀態、編程 |
|
操作界面 |
|
|
顯 示 |
LCD(液晶)顯示/觸摸屏顯示 |
|
語 言 |
中、英文 |
|
鍵 盤 |
觸摸屏 |
|
儀表顯示 |
|
|
主電源電壓 |
顯示三相主電源電壓 |
|
三相電流 |
顯示三相主回路電流 |
|
數據記錄 |
|
|
故障記錄 |
記錄*近15次故障信息 |
|
起動次數記錄 |
記錄本裝置的起動次數 |
一次方案
1.4 設計結構
完整的NRRQV系列軟起動裝置是一個標準的電機起動、保護裝置，用來控制和保護高壓交流電機。標準的NRRQV產品主要由以下部件組成：高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。
u 可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求， 選擇可控硅串聯的數量不同。
u 可控硅保護部件：主要包括由RC網絡組成的過電壓吸收網絡、由均壓單元組成的均壓保護網絡。
u 光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。
u 真空開關部件：在起動完成后，三相真空旁路接觸器自動吸合，電動機投入電網運行。
u 信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。
u 系統控制與顯示部件： 32位ARM核微控制器執行中心控制、LCD液晶\觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。
1.5 總體結構
NRRQV系列總體結構精心考慮以適應各種要求的控制柜設計，確保適合于各種使用對象和工作環境。
u 結構：結構采用GB11022-1999-T高壓開關設備和控制設備的共用技術要求，在柜體中應用密封處理，減少對機器內部的污染，布局合理。先進的數字觸發系統將低壓控制通過光纖連接到高壓部分，便捷的維修設計允許各相模塊可以迅速單獨進行更換。為運行安全起見，高壓部分和低壓部分完全隔離開來。
u 區域： NRRQV整體結構被劃分為3個相互絕緣的部分。由高壓可控硅模塊、可控硅保護部件、真空開關部件等組成的高壓回路；由光纖觸發部件、信號采集與保護部件組成的可控硅觸發及信號采集與系統保護單元；由系統控制與顯示部件構成的系統控制和人機交互單元；3個單元之間相互絕緣，做到高、低壓之間的可靠隔離。
電源電纜可以從機柜的頂部或底部位置進入，在柜體內留有足夠的空間以便于接電源進線、電機電纜從機柜的底部位置進入允許適當?shù)剡M行彎曲。
u 接地線：為保障NRRQV的可靠運行，機柜中各個控制單元地線相連接至機柜的下部接地銅排上。
u 運輸規定：機柜上開孔和彎角可以承受和支持整個機柜結構的*大重量。
1.6 工作原理

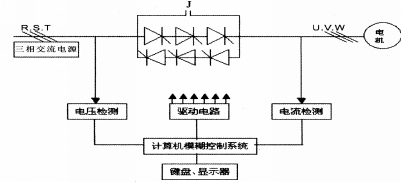

NRRQV系列的控制核心是微處理器CPU。微處理器對SCR進行相角觸發控制以降低加在電機上的電壓，然后通過慢慢地控制加在電機上的電壓和電流平滑地增加電機轉矩，直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流，減少對電網和電機自身的沖擊。同時也減少了對連在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和停機檢測時間。

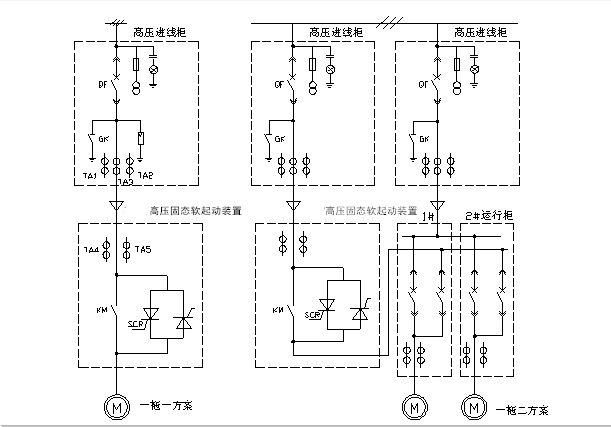

當電機達到全速運行后，電機電流降到正常全速運行的電流值，NRRQV系列軟起動裝置有一個旁路輸出繼電器，從而使旁路高壓真空接觸器閉合，使電機電流經旁路接觸器，防止SCR導通所產生的壓降引起的熱損耗，提高了工作效率及可靠性。如圖(1)所示。
1.7技術特點
u 免維護：可控硅是無觸點的電子器件，不同于其他類型的產品需經常維護液體和部件等，把機械壽命變?yōu)殡娮釉褂脡勖?，連續運行數年也無需停機維護。
u 安裝使用簡單：NRRQV是一個完整的電機起動控制和保護系統，安裝時只需連接電源線和電機線即可投入運行，在加高壓運行前，允許使用低壓對整個系統進行電氣測試。
u 備份特性：裝置內部裝有可直接起動電機的真空接觸器，如果NRRQV出現故障，可利用真空接觸器直接起動電機，以保證生產的連續性。
u 以高壓晶閘管為主回路部件，并具有均壓保護和過電壓保護系統。
u NRRQV安裝電磁閉鎖裝置，防止在帶電情況下誤入高壓裝置內。
u 先進的光纖傳輸技術，實現高壓晶閘管的觸發檢測與低壓控制回路之間的隔離。
u 采用32位ARM核微控制器執行中心控制，控制實時高效、顯示直觀、可靠性高、穩定性好。
u 中/英文液晶\觸摸屏顯示系統，操作界面人性化。
u 具有RS-485通訊接口，可與上位機或集中控制中心進行通信。
u 所有電路板均經過嚴格的老化實驗。
1.8組柜方案
產品規格及外形尺寸
|
電壓等級 |
規格型號 |
額定電流(A) |
寬 |
高 |
深 |
|
3000V
|
NRRQV-400-3 |
100 |
1000 |
2300 |
1500 |
|
NRRQV-630-3 |
150 |
||||
|
NRRQV-1600-3 |
400 |
1250 |
2300 |
1500 |
|
|
NRRQV-2500-3 |
600 |
預定 |
|||
|
6000V
|
NRRQV-420-6 |
50 |
1000 |
2300 |
1500 |
|
NRRQV-630-6 |
75 |
||||
|
NRRQV-1250-6 |
150 |
||||
|
NRRQV-1600-6 |
200 |
1250 |
2300 |
1500 |
|
|
NRRQV-2500-6 |
300 |
||||
|
NRRQV-3300-6 |
400 |
||||
|
NRRQV-4150-6 |
500 |
預定 |
|||
|
NRRQV-5000-6 |
600 |
||||
|
10000V |
NRRQV-420-10 |
30 |
1000 |
2300 |
1500 |
|
NRRQV-630-10 |
45 |
||||
|
NRRQV-800-10 |
60 |
||||
|
NRRQV-1250-10 |
90 |
||||
|
NRRQV-1500-10 |
110 |
||||
|
NRRQV-1800-10 |
130 |
||||
|
NRRQV-2250-10 |
160 |
||||
|
NRRQV-2500-10 |
180 |
||||
|
NRRQV-2800-10 |
200 |
1250 |
2300 |
1500 |
|
|
NRRQV-3500-10 |
250 |
||||
|
NRRQV-4000-10 |
280 |
||||
|
NRRQV-4500-10 |
320 |
||||
|
NRRQV-5500-10 |
400 |
||||
|
NRRQV-6000-10 |
430 |
||||
|
NRRQV-7000-10 |
500 |
預定 |
|||
|
NRRQV-8500-10 |
600 |
||||
2 以上是典型產品型號，如果您所需型號不在此表中，請與廠方聯系。
2 注意：以上機柜尺寸僅供參考，需要精確尺寸請與廠方聯系。
2 網側接觸器為可選件，如需增加網側接觸器，請在訂貨時說明。
