本設備技術協議書適用于：ZRXHG-10KV PT、消弧消諧柜，主要包括該設備的功能、結構、安裝、試驗等方面的技術要求。
1、1遵循的主要標準
ZRXHG002-2003 《ZRXHG智能消弧消諧及過電壓保護綜合裝置》
GB11022《高壓開關通用技術條件》
GB311.1-97《高壓輸變電設備的絕緣配合》
DL/T539《戶內交流高壓開關柜和元部件凝露及污穢試驗技術條件》
DL/T593《高壓開關設備的共用訂貨技術條件》
SD/T318《高壓開關柜閉鎖裝置技術條件》
1、2環境條件
1.2.1周圍環境溫度
*高溫度：40℃
*低溫度：-25℃
*大日溫差：25K
1.2.2 海拔高度：≤1500m
1.2.3 污穢等級：Ⅱ級
1.2.4 環境相對濕度：日平均：95%；月平均：90%
1.2.5地震烈度：8級
1.2.6水平加速度：0.15g
1、3工程條件
1.3.1系統概況
系統電壓：10KV
系統*高電壓：12KV
系統額定頻率：50Hz
系統中性點接地方式：非有效接地
1.3.2安裝地點：戶內
1.3.3其它要求
柜內所有設備為加強絕緣型，其泄漏比距為≥1.8cm/KV（瓷絕緣）和2.0cm/KV（有機絕緣）
1、4開關柜基本技術參數

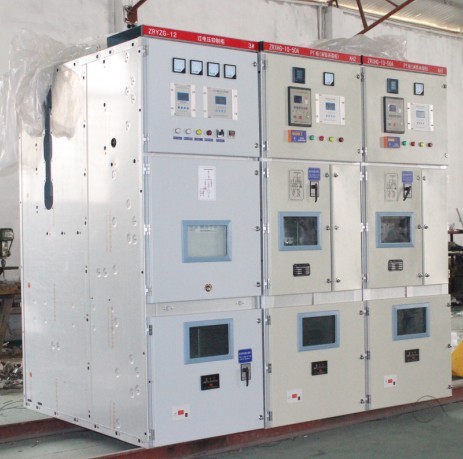

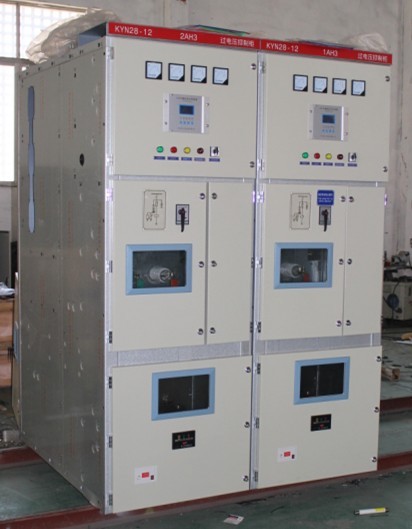

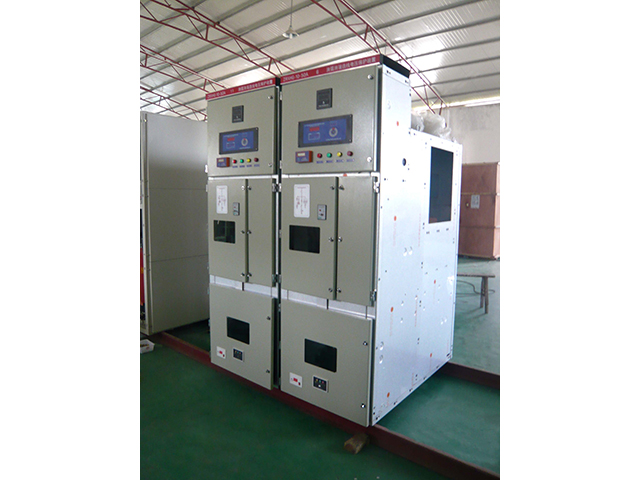

1.4.1柜 型： KYN（28）-12
柜體尺寸： 800*1500*2300（寬×深×高） mm ，柜體根據需方要求制作，配齊隔離開關及機械操作閉鎖。柜體顏色及并柜尺寸、眉頭印字與買方柜體一致。
組屏排列方式：根據圖紙要求，與開關柜一致。
買方應提供開關柜并柜孔圖紙、開關柜外形尺寸圖紙（電子版），以方便我公司做柜體結構方案。
買方應提供一次系統圖，柜體排列圖。
賣方按買方提供二次原理圖重新設計二次原理圖由買方簽字確認，買方提供端子排列圖，柜頂小母線排列圖。
本柜母線室水平主母排由買方提供；賣方只負責本柜套管及分支排，所有分支排以下及柜內排套絕緣熱縮管；本柜不含柜頂小母線，賣方只負責將柜內相應引線引至小母線端子。
本協議中：PT、消弧柜為中間柜。
二次控制電源：DC220V。
二次端子：國內名優端子。
本柜所需PT消弧消諧微機保護。
1.4.2絕緣水平：（見下表）
|
額定電壓 |
雷電沖擊耐壓（峰值） |
1min工頻耐壓（有效值） |
||
|
相對地 |
隔離斷口間 |
相對地 |
隔離斷口間 |
|
|
10 |
75 |
75 |
42 |
48 |
2功能
2.1具有雷電過電壓及操作過電壓保護功能。
2.2具有消除瞬時接地功能。
2.3具有消除弧光接地過電壓功能,在20ms之內將弧光接地轉化為金屬性接地。
2.4具有消除諧振過電壓功能。
2.5具有單相母線直接接地選線、報警功能。
2.6裝置工作對系統無暫態侵害。

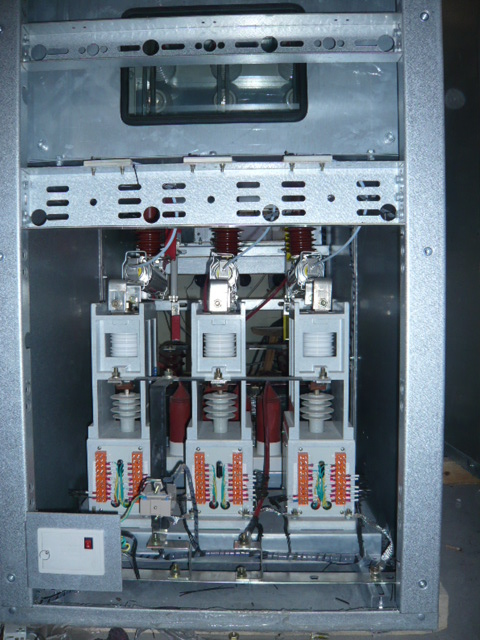

3結構
3.1柜體為 KYN（28）-12，材質為：敷鋁鋅板，全組裝結構、面板粉沫噴涂處理，整個柜體結構牢固。
3.2整個柜體的防護等級不低于IP4X。
3.3開關柜結構合理、可靠有效的機械聯鎖裝置，達到防誤操作要求，防止帶負荷分合隔離開關；防止誤入有電間隙；防止誤分合高壓開關。
3.4開關柜應滿足全工況的要求。柜內相對地、相間的空氣間隙不小于140mm，帶電體距絕緣隔板空氣間隙不小于30mm。絕緣材料采用具有耐電弧、阻燃、耐泄漏電流的DMC、SMC模板。
3.5開關柜根據功能用隔板分隔成主母線室、儀表室、器件室。
3.6開關柜的柜體設計滿足抗震要求，保證真空接觸器分合閘時不造成控制保護元件的誤動。
4主要參數
4.1過電壓保護器
型號:ZRXHG-10KV
額定電壓12KV
數量:2套/臺
相對地工頻放電電壓17KV

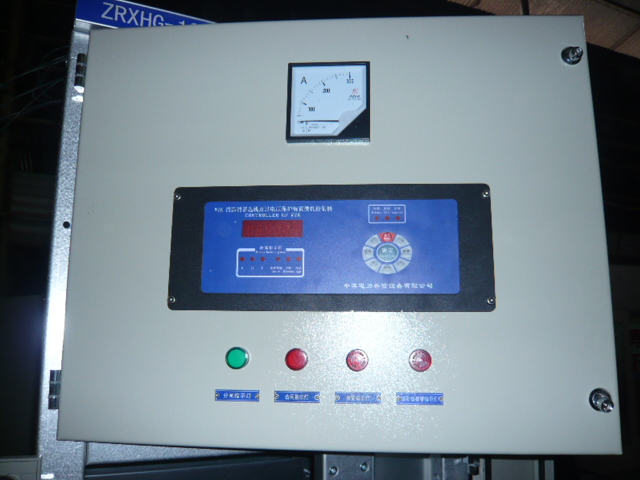

4.3智能消弧消諧控制器
型號:ZRWZK-10
數量:2件/臺
a）能夠自動判斷配電網運行的狀態，判斷有無過電壓發生；
b）能夠自動判斷配電網發生的過電壓的性質；
c）能夠自動判斷接地的相別；
d）能夠自動判斷接地的性質（弧光接地或金屬性接地）；
e) 能夠根據故障的性質發出相應地動作指令和警告信號；
f) 有故障記錄及通信功能,可以記錄故障達15次以上，通訊接口為RS485接口。
4.4電壓互感器
型號:JDZJ-10
變比:10000/√3/0.1/√3/0.1/3 0.5/6P 50/50VA
數量: 6只/臺
4.5永磁接觸器
型號:JCZ1-12/D250-2.5
數量:6只/臺
4.6撞擊裝置
型號:ZRZJQ
數量:6只/臺
4.7快速熔斷器
型號:XRNT1-10/50
數量:6只/臺
4.8高壓熔斷器
型號:XRNP1-10/0.5
數量: 6只/臺
4.9柜體 、高壓隔離開隔離開關上端母線分支由供方統一提供。
5、供貨范圍
5.1 ZRXHG-10KV PT、消弧消諧柜 2臺，其中包括：柜體、消弧消諧過電壓微機保護器、永磁接觸器、組合式過電壓保護器、電壓互感器、一次消諧器、高壓隔離開關、快速熔斷器、高壓熔斷器等所有柜內元件及其附件。
5.2柜內、母線、絕緣子。
5.3備品備件及專用工具。
