裝置主要用于6kv、10kv、24kv、35kv三相電力系統，用以調整平衡網絡電壓提高功率因數降低損耗提高供電質量。
功能特點
◆ 可安裝在戶內及戶外。
◆ 采用框架式結構，固定投切，或自動投切。
◆ 直接在變電所即可操作電容柜投切。

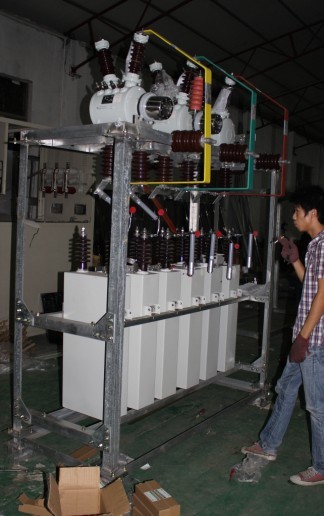

◆ 戶內框架式電容器成套：由串聯電抗器，進線架和電容器架構成，空心電抗一般為三相疊裝或三相平放。進線架內包括高壓隔離開關，放電線圈及避雷器，電容器架一般為二層一排布置，容量特別大可采用二排二層布置，進線架與電容構架并列，高度深度一致，每臺電容均配裝外熔斷器，電容構架門可以是網欄門也可以是帶觀察窗的鋼門。電抗器須用網欄圍住。

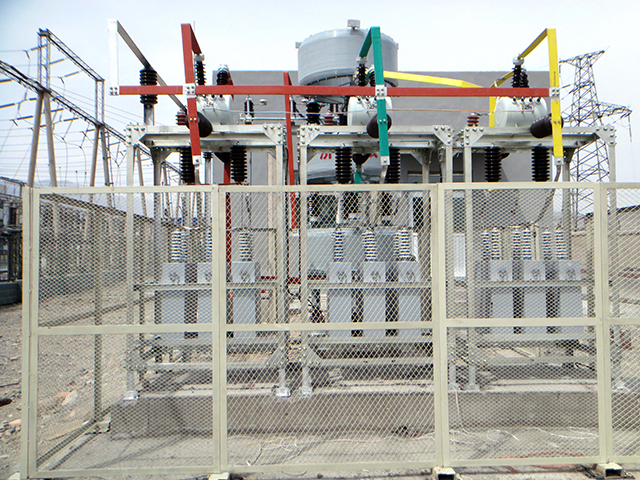

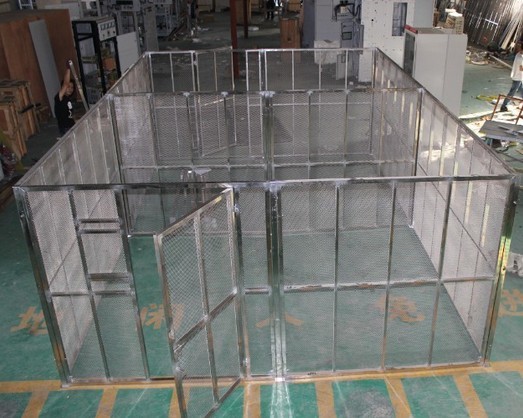

◆ 戶外框架式：由GW4-12D高壓隔離開關進線，開關安裝在平臺上。隔離開關后是電抗器，一般為三相疊裝，容量很大時可分相安裝，相應電容也是分相安裝。電容器單臺容量為50~500kvar時電容框架為單排或雙排三層布置，避雷器，放電線圈安裝在構架上；200kvar及以上電容一般用單排或雙排二層布置；當容量特別大時，電容可分相布置，每相為二排一層布置，避雷器、放電線圈置于框架頂部。整套裝置四周用不低于2米的網欄門圍住，網欄門至少應有一扇活門以利巡視和檢修。
◆ 35kv裝置均為戶外框架式，電容、電抗均為分相布置。電容構架由35kv高壓絕緣子支撐與地絕緣。電容為二排一層布置。避雷器安裝在電抗器附近，放電線圈在構架靠中性點處安裝。35kv電源引至GW4-35D隔離開關上端，開關安裝在平臺上。整套裝置四周用不低于2米的網欄門圍住，網欄門至少應有一扇活門以利巡視和檢修。
使用條件
◆ 環境溫度：－25℃～＋45℃，24小時內平均溫度不超過＋35℃。
◆ 海拔高度：不超過2000米，高于2000米采用高原型產品。
◆ 濕度：日平均值不大于95%，月平均值不大于90%。
◆ 戶外風速≤35m/s。
◆ 抗震：不超過地震烈度為8度。
◆ 地面傾斜度不大于3°。
◆ 陽光輻射不得超過1000w/㎡。
◆ 安裝場所：使用地點不允許有爆炸危險介質，周圍環境中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣及有嚴重的霉菌存在。
技術參數
◆ 系統額定電壓：6～35kv
◆ 額定頻率：50～60hz
◆ 額定容量：150～10000kvar（10kv及以下）
600～20000kvar（35kv）
電容器成套裝置選型表
|
規格型號 |
額定電壓 |
補償容量 |
接線方式 |
保護方式 |
|
ZRTBBX10(6) -1200 |
10/6 |
1200 |
Y |
開口三角保護 |
|
ZRTBBX10(6) -1500 |
10/6 |
1500 |
Y |
開口三角保護 |
|
ZRTBBX10(6) -1800 |
10/6 |
1800 |
Y |
開口三角保護 |
|
ZRTBBX10(6) -2400 |
10/6 |
2400 |
Y |
開口三角保護 |
|
ZRTBBX10(6) -3000 |
10/6 |
3000 |
Y |
開口三角保護 |
|
ZRTBBX10(6) -3600 |
10/6 |
3600 |
Y |
開口三角保護 |
|
ZRTBBX10(6) -4000 |
10/6 |
4000 |
Y |
開口三角保護 |
|
ZRTBBX10(6) -4200 |
10/6 |
4200 |
Y |
開口三角保護 |
|
ZRTBBX10(6) -4800 |
10/6 |
4800 |
Y |
開口三角保護 |
|
ZRTBBX10(6) -4800 |
10/6 |
4800 |
Y |
開口三角保護 |
|
ZRTBBX10(6) -5000 |
10/6 |
5000 |
Y |
開口三角保護 |
|
ZRTBBX10(6) -5400 |
10/6 |
5400 |
Y |
開口三角保護 |
|
ZRTBBX10(6) -6000 |
10/6 |
6000 |
Y |
開口三角保護 |
|
ZRTBBX10(6) - 6600 |
10/6 |
6600 |
Y-Y |
中性點不平衡保護 |
|
ZRTBBX10(6) -7000 |
10/6 |
7000 |
Y-Y |
中性點不平衡保護 |
|
ZRTBBX10(6) -7200 |
10/6 |
7200 |
Y-Y |
中性點不平衡保護 |
|
ZRTBBX10(6) - 8000 |
10/6 |
8000 |
Y-Y |
中性點不平衡保護 |
|
ZRTBBX10(6) -8400 |
10/6 |
8400 |
Y-Y |
中性點不平衡保護 |
|
ZRTBBX10(6) -9000 |
10/6 |
9000 |
Y-Y |
中性點不平衡保護 |
|
ZRTBBX10(6) -10000 |
10/6 |
10000 |
Y-Y |
中性點不平衡保護 |
|
ZRTBBX35 -4800 |
35 |
4800 |
Y |
開口三角保護 |
|
ZRTBBX35 -6000 |
35 |
6000 |
Y |
開口三角保護 |
|
ZRTBBX35 -7200 |
35 |
7200 |
Y |
開口三角保護 |
|
ZRTBBX35 -9400 |
35 |
9400 |
Y |
開口三角保護 |
|
ZRTBBX35 -9600 |
35 |
9600 |
Y |
開口三角保護 |
|
ZRTBBX35 -10000 |
35 |
10000 |
Y |
開口三角保護 |
|
ZRTBBX35 -12000 |
35 |
12000 |
Y |
開口三角保護 |
|
ZRTBBX35 -14000 |
35 |
14000 |
Y |
開口三角保護 |
|
ZRTBBX35 -14400 |
35 |
14400 |
Y |
開口三角保護 |
|
ZRTBBX35 -16000 |
35 |
16000 |
Y |
開口三角保護 |
|
ZRTBBX35 -16800 |
35 |
16800 |
Y |
開口三角保護 |
|
ZRTBBX35 -20000 |
35 |
20000 |
Y |
開口三角保護 |
選型說明
◆ 空心電抗器安裝在電源側，鐵芯電抗位于中性點側。用以限制合閘涌流，電抗率為0.5-1%；用以抑制5、7次及以上諧波的電抗率為6%；用以抑制3次及以上諧波的電抗率為12%。
◆ 主接線方式采用單星/雙星接線，單星用開口三角保護，雙星采用中性點不平衡保護。
◆ 單臺電容器容量50-500kvar。
訂貨須知
◆ 系統主接線、平面布置圖。
◆ 系統額定電壓、補償總?cè)萘?、單臺電容的容量、數量等。
◆ 使用在特殊條件時應在訂貨時提供。
