ZRSVC-TCR高壓動態濾波無功補償裝置 高壓動態補償_高壓動態濾波補償_高壓動態補償柜_高壓靜止型動態補償_高壓動態濾波補償裝置_TCR_SVC
一.概述
ZRSVC-TCR+ZRFC靜止型動態補償濾波裝置適用于感性和容性沖擊負荷，如電弧爐、軋機、電氣化鐵路牽引變等，可實現動態無功補償、穩定電壓、抑制閃變、諧波和負序治理，提高功率因數，改善電能質量，保障電網系統安全可靠運行。
ZRSVC-TCR+ZRFC靜止型動態補償濾波裝置自動跟蹤負荷的波動，通過快速調整TCR晶閘管閥串開關的控制角，使TCR線性輸出感性無功功率及負荷需求的無功功率與FC提供容性無功功率維持平衡，消除負載無功功率波動對電網電壓產生的沖擊影響。裝置采用光纖隔離觸發系統，運行安全可靠，響應快速，兼有無功補償和濾波功能，并對母線電壓閃變進行瞬間補償。

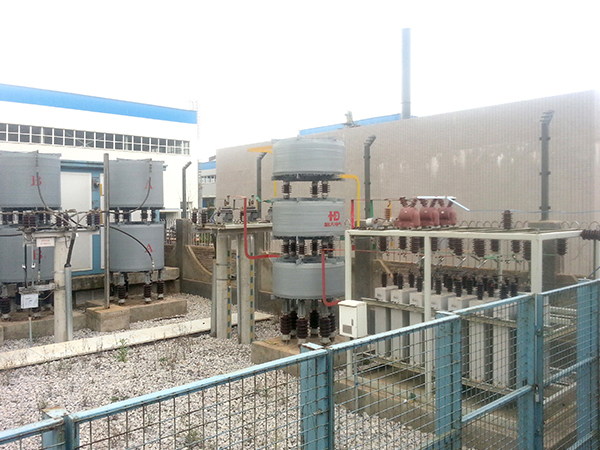

二.裝置構成
ZRSVC-TCR+FC靜止型動態補償濾波裝置由真空斷路器、隔離開關、氧化鋅避雷器、電壓互感器、電流互感器、熔斷器、晶閘管閥組、控制保護監控系統、冷卻系統、相控電抗器、ZRFC濾波支路及各種附件組成。
三.技術參數
* 中壓晶閘管閥采用著名專業公司的晶閘管元件串接（ETT或LTT選配），具有較高dv/dt，di/dt水平。
* 閥組采用多個晶閘管壓接串聯結構，多層布置形式。
* 閥組采用高壓取能、光纖觸發及BOD保護的功能。
* 晶閘管閥組合理冗余設計，保證了裝置的可靠運行。
* 控制系統采用基于DSP的全數字化控制器，動態響應快、控制精度高、編程功能強。
* 監控系統采用一體化工作站，提供友好人機界面，現場操作站和遠方操作站采用觸摸屏。
* 智能冷卻系統，冷卻效率高，運行可靠且環保。冷卻系統：雙水循環冷卻，風冷、油冷（供用戶選用）
* 應用電壓等級范圍：6、10、35kV系統。
* 控制方式靈活，可實現多種控制方式。
* 多功能自動化接口，具備遠方操作和自動化系統接口功能，可以實現無人值守。
* 雙冗余數字化保護，除控制系統帶有快速故障閉鎖功能，還設置后備微機保護。
* 動態響應時間小于15mS.
四.主要設備構成
1.控制保護監測屏
* 分層分布結構，功能單元模塊化，留有擴展空間。
* 基于DSP全數字技術（雙CPU），實現實時控制計算。
* 多功能自動接口，滿足數據傳輸，快速控制，遠程通訊的需要。
* 開環/閉環反饋控制方式。
* 符合EMC測試要求，抗干擾能力強，友好人機界面。
2.全封閉水冷系統
* 核心組件均選用外國優質產品，其中：主循環泵、管道過濾器、離子交換器、精密過濾器、緩沖罐均采
用不銹鋼316L材質，保障主機不漏水。
* 調節及控制系統設計精密，設置多重預警和保護功能，保證冷卻器件始終處于安全的工作溫度。
* PLC程序控制，液晶觸摸顯示屏，圖形界面，操作界面友好。
* 具備遠程通訊功能，實現遠程操作。
3.濾波電容器組
* 采用進口金屬全膜帶內熔絲濾波電容器，功耗低，體積小，安全性高。
* 裝置設計合理，使注入系統的諧波電流達到國標GB/T14549-1993及用戶要求。
* 濾波電容器組智能保護單元的應用，確保了裝置的安全運行。
4.相控電抗器
* 采用小截面多層絕緣導線并聯纏繞，渦流及雜散損耗小，匝間電容低，繞組縱橫電壓分布均勻。
* 采取了多種有效措施防止樹枝狀放電。
* 運行維護簡便，安裝簡單，無易燃物，運行安全可靠。
